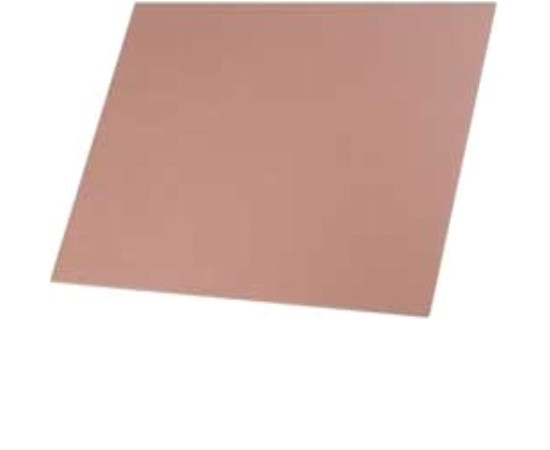

La Umal170x240x1.5-35
Haben Sie Fragen? Wir beantworten Sie gerne.
Schreiben Sie an sales // micros.com.pl oder rufen Sie an: +48 785 054 437
| Laminatlänge: | 240mm |
| Breite des Laminats: | 170mm |
| Laminatstärke: | 1,5mm |
| Cu dicke: | 35um |
| Typ (1-seitiger/2-seitiger): | Einseitig |
| Hersteller: | Cyfronika |
| Laminatlänge: | 240mm |
| Breite des Laminats: | 170mm |
| Laminatstärke: | 1,5mm |
| Cu dicke: | 35um |
| Typ (1-seitiger/2-seitiger): | Einseitig |
| Hersteller: | Cyfronika |
LA UMAL170x240x1.5-35 Laminat foliowany miedzią na podłożu aluminium 170x240x1.5mm grubość Cu 35um
| Materiał | aluminium |
| Pokrycie płytki | miedź |
| Typ płytki | jednostronna |
| Właściwości | bardzo dobre odprowadzanie ciepła |
| Zastosowanie | obwody elektroniczne dużej mocy |
Laminat na obwody drukowane, jednostronny — miedź/AL używany tam, gdzie trzeba szybko i efektywnie odprowadzić ciepło z projektowanego układu. Laminat składa się z trzech warstw: folia miedziana (35um lub 70um), warstwa izolacyjna (cienki epoksyd około 0.1mm) i płyta aluminiowa o grubości ok. 0.9 lub 1.4mm. Płyta aluminiowa jest zatem rodzajem radiatora odprowadzającego ciepło. Od strony aluminium laminat jest zabezpieczony folią przylepną wytrzymującą procesy trawienia. Zatem proces wykonania płytki drukowanej zasadniczo nie odbiega od technologii stosowanej w produkcji obwodów drukowanych na zwykłych laminatach. Folię chroniącą aluminium zdejmujemy na końcu procesu obróbki.
