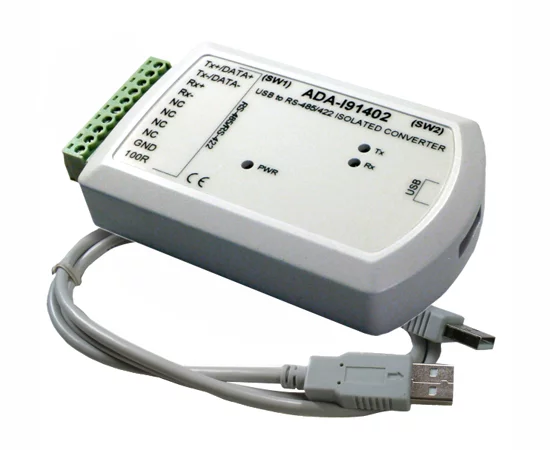

ADA-I91402-1-2

ADA-I91402 dient der Umwandlung des USB-Standards in RS-485/422, ohne das Format der übertragenen Daten zu verändern. Es handelt sich um ein Plug & Play-Gerät, das nach dem Anschluss an den USB-Port des Computers automatisch vom Windows-System erkannt wird. Es überträgt die Signale RX, TX sowie zwei zusätzliche RTS, CTS oder DTR, DSR, die über den Mikro-Schalter SW2 konfiguriert werden können.
Der Konverter ADA-I91402 nutzt für die Kommunikation mit einem anderen Gerät die folgenden Übertragungsleitungen:
a) RX+, RX-, TX+/DATA+, TX-/DATA- (RS-485/422),
b) CTS+/DSR+, CTS-/DSR-, RTS+/DTR+, RTS-/DTR- (RS-422)
Im ADA-I91402-Konverter besteht die Möglichkeit, die Signale DTR mit DSR oder RTS mit CTS zu überbrücken.
Der Konverter wird über die USB-Stromversorgung des Computers betrieben und unterstützt asynchrone Datenübertragung RS-485/422 mit einer Geschwindigkeit von bis zu 921600 bps (Treiber für Standardgeschwindigkeiten) / 1500000 bps (Treiber für Profibus-Geschwindigkeiten). Durch die Verwendung eines USB-A-Kabels lässt sich der Konverter einfach mit einem Computer verbinden. Auf der RS-485/422-Seite ist er mit abnehmbaren Schraubanschlüssen ausgestattet. Der Konverter verfügt über einen eingebauten Überspannungsschutz für den RS-485/422-Interface, eine Optoisolierung zwischen dem USB-Interface und dem RS-485/422-Interface mit 2,5kV= und eine galvanische Isolierung im Stromversorgungspfad mit 1kV= oder 3kV=, je nach Ausführung.
Zusammen mit dem ADA-I91402-Konverter liefern wir Treiber, die nach der Installation einen zusätzlichen COM-Port im Windows-Betriebssystem (98, ME, NT, 2000, XP, 2003, Vista, 7, 2008, 8, 8.1, 10) erzeugen. Dieser COM-Port mit der nächsten freien Nummer, z.B. COM3, kann wie ein Standard-COM-Port verwendet werden. Es handelt sich jedoch nicht um einen echten im Computer vorhandenen Port, sondern um einen virtuellen Port, der im Windows-System erstellt wird, weshalb einige Programme, die unter DOS laufen und auf diesen COM-Port zugreifen, möglicherweise nicht korrekt arbeiten. Der Support für Windows 98, ME und NT wurde eingestellt.

Eigenschaften:

• Umwandlung von USB in RS-485/RS-422,
• Unterstützung von USB 1.1 und USB 2.0,
• Virtueller serieller Port,
• Unterstützte Datenformate: - Datenbits 7 oder 8; - Paritätskontrolle: keine, gerade, ungerade, Markierung, Leerzeichen; - Stop-Bits 1 oder 2,
• Übertragene Signale: RX, TX, zusätzlich RTS, CTS oder DTR, DSR (Version 2-x), konfiguriert über Mikro-Schalter SW2,
• Übertragungsgeschwindigkeiten STANDARD (bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
• Übertragungsgeschwindigkeiten für PROFIBUS (bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 93750 (230400), 187500 (460800), 500000 (921600), 1500000 (14400),
• Option zur Zuordnung anderer Übertragungsgeschwindigkeiten,
• Durchlässigkeit für Protokolle MODBUS, DNP, PROFIBUS und andere,
• Arbeiten auf der RS485/RS422-Busleitung mit 2 Draht (2W) und 4 Draht (4W),
• Eingebaute Abschlusswiderstände für den RS485/RS422-Bus mit einem Wert von 120Ohm, die über Mikro-Schalter SW1 angeschlossen werden,
• Polarisation des RS485/RS422-Bus entweder als MASTER oder SLAVE, konfigurierbar über Mikro-Schalter SW1,
• Stromversorgung des Konverters über den USB-Port des Computers,
• Optoisolierung zwischen dem USB-Interface und dem RS-485/RS-422-Signalweg mit 2,7kV=,
• Galvanische Isolierung zwischen dem USB-Interface und dem RS-485/RS-422-Stromversorgungsweg mit 1kV= oder 3kV= (je nach Version),
• Anschluss des RS-485/RS-422-Busses mit verdrilltem Kabel über abnehmbare Schraubanschlüsse (1mm²),
• USB-Interface-Anschluss an den Computer über ein USB-AA-Kabel,
• Gehäuseabmessungen (L x B x H): 91 mm x 57 mm x 21 mm.
