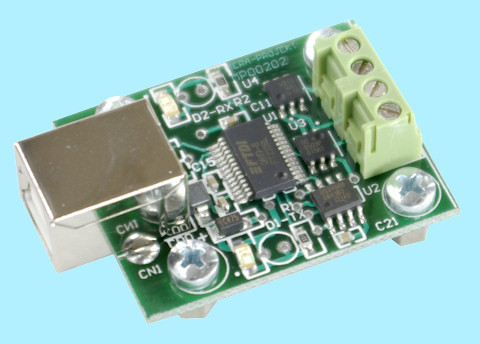

MP00202

Urządzenie zbudowane jest na bazie kontrolera konwertera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire). Do konwersji ze standardu RS232 na USB zastosowano układ FT232RL firmy FTDI.

Po zainstalowaniu sterowników układu FT232RL w komputerze pojawia się wirtualny port szeregowy i poprzez niego następuje dostęp do magistrali 1Wire.

Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097 firmy MAXIM-DALLAS z tą różnicą, że interfejs podłączamy do portu USB zamiast portu szeregowego RS232.

Urządzenie posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego oprogramowania - urządzenie takie stanowi w tym przypadku również klucz sprzętowy oprogramowania.

Właściwości:

• Interfejs USB2.0

• Odczytuje wszystkie układy 1-Wire i iButton

• Zapisuje wszystkie układy z wyjątkiem pamięci EPROM

• Zasilanie poprzez USB

• Konwerter wyposażony w układ DS9503 ochrony magistrali 1-Wire

• Duża ilość darmowego oprogramowania i kodów źródłowych

• Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.

• Wyprowadzenie 1Wire w postaci listwy zaciskowej

• Wyprowadzona linia zasilania 5V DC ( z portu USB) umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 500mA

• Diody LED wskazujące odbieranie i wysyłanie danych

Typowe zastosowania:

• Układy rozproszonych systemów pomiarowych

• Układy kontrolno-pomiarowe

• Układy rejestratorów np. temperatury, napięcia itp.

• Układy kontrolno-pomiarowe zarządzane przez internet

• Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.
