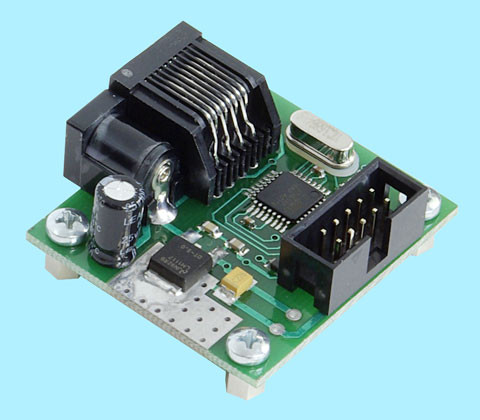

MP01105T

Das Gerät stellt eine sehr einfach zu verwendende, fertige Schnittstelle zum Anschluss von maximal 50 DS18B20-Temperatursensoren (z.B. fertige Sensormodule vom Typ MP0230-T) dar. Der eingebaute Mikroprozessor übernimmt die Verwaltung des 1-Wire-Busses, an den die Sensoren angeschlossen sind. Von der Benutzerseite aus beschränkt sich die Bedienung der Schnittstelle auf wenige Steuerbefehle, die über die serielle Verbindung (TTL 5V) übertragen werden. Durch die Verbindung der Schnittstelle mit einem steuernden Mikroprozessor-System oder einem Personal Computer (z.B. über RS232, USB, RS485, Bluetooth oder Ethernet) erhalten wir ein fertiges, verteiltes System für die multipoint Temperaturüberwachung. Die Schnittstelle ermöglicht die Messung von Temperaturen im Bereich von -55°C bis +125°C. Die Messgenauigkeit beträgt ±0,5°C im Bereich von -10°C bis +85°C. Die Messauflösung beträgt 12 Bit.

Die Schnittstelle eignet sich ideal für Temperaturüberwachungssysteme, Gebäudeautomatisierungssysteme, Temperaturüberwachung und -aufzeichnung in Rechenzentren, Lüftungs- und Klimaanlagen, Temperaturüberwachung in der Lebensmittelindustrie und Landwirtschaft usw.

Eigenschaften:

• Stromversorgung von +7V bis +12V DC (typischerweise +12V)
• Stromverbrauch: max. 30mA
• 1-Wire-Ausgang zum Anschluss von Temperatursensoren in Form eines RJ45-Steckers
• Ausgangsstromversorgung +12V DC im RJ45-Stecker - zur Stromversorgung der Sensorsysteme mit lokaler Spannungsstabilisierung
• Ausgangsstromversorgung +5V DC im RJ45-Stecker - zur direkten Stromversorgung der Temperatursensoren mit +5V
• Unterstützung für 1 bis 50 DS18B20 Temperatursensoren
• Voll kompatibel mit Sensormodulen vom Typ MP00230-T
• Temperaturmessbereich von -55°C bis +125°C
• Messgenauigkeit: ±0,5°C im Bereich von -10°C bis +85°C
• Messauflösung: 12 Bit
• Messzeit (Konvertierung): ca. 750 ms
• Modulabmessungen (Plattenumriss, ohne Anschlüsse): 43mm x 39mm
