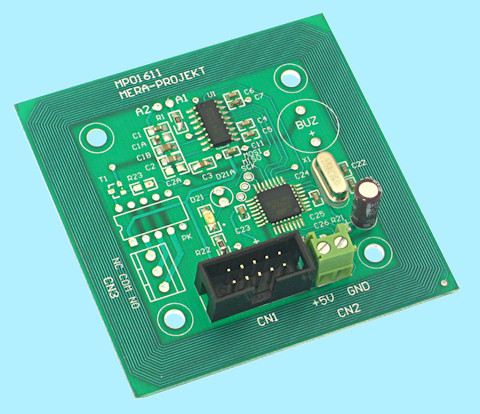

MP01611

Das Modul MP01611 ist ein günstiger und einfach zu verwendender RFID-Leser für UNIQUE 125kHz Transponder, der eine schnelle Konstruktion von Geräten für kontaktlose Identifikation ermöglicht.

Der Leser basiert auf dem modernen und sehr populären EM4095 Chip von EM MICROELECTRONIC - MARIN S.A. und ist für das Auslesen von Unique Transpondern, die mit 125kHz arbeiten, konzipiert.

Im Gerät wurde eine integrierte Antenne auf der gedruckten Schaltung verwendet, die das Auslesen von Transpondern aus einer Entfernung von 12 cm bei ISO- und Clamshell-Karten ermöglicht.

Die Ausgabe erfolgt über einen 10-poligen IDC-Anschluss, der das RS232 Signal im TTL-Standard bereitstellt. Am Ausgang wird der Code des gelesenen Transponders direkt übertragen (die einzelnen Bytes werden als 2 ASCII-Ziffern angezeigt). Das Auslesen der Daten wird durch kurzes Aufleuchten einer LED angezeigt.

Wesentliche Parameter:

• Stromversorgung: 5V DC
• Reichweite ca. 12 cm (ISO-Karte, Clamshell), 7 cm (Schlüsselanhänger)
• Auslesen von Unique Transpondern (125kHz)
• Identifikation basierend auf einer 40-Bit Seriennummer
• Integrierte Antenne auf der PCB
• Ausgang im RS232 Standard (TTL)
• Übertragungsparameter: 9600b/s, 8 Bits, 1 Stoppbit, keine Paritätskontrolle, keine Hardware-Übertragungssteuerung
• Abmessungen (mm): 66 x 66

• MP00101 - Konvertermodul, das die Verbindung des Lesers mit dem USB-Port des Computers ermöglicht.
• MP-RS232-DCE - RS232-Interface, das die Verbindung des Lesers mit dem seriellen Port des Computers oder eines anderen Geräts mit einem standardmäßigen COM-Port ermöglicht.
• MP01503 - RS485 Interface
