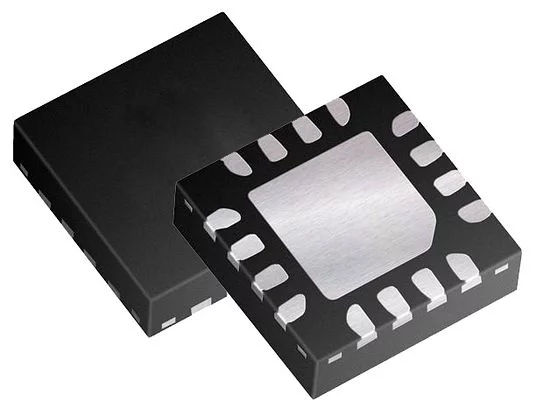

PIC16F688-I/ML
Gehäuse: | QFN-16S(4x4-0.65) |
Anzahl der Eingänge/Ausgänge: | 12 |
RAM-Speicher: | 256B |
FLASH-Speicher: | 7kB |
Versorgungsspannungsbereich: | 2V~5,5V |
Frequenz: | 20,000MHz |
EEPROM-Speicher: | 256B |
Gehäuse: | QFN-16S(4x4-0.65) |
Anzahl der Eingänge/Ausgänge: | 12 |
RAM-Speicher: | 256B |
FLASH-Speicher: | 7kB |
Versorgungsspannungsbereich: | 2V~5,5V |
Frequenz: | 20,000MHz |
EEPROM-Speicher: | 256B |
Betriebstemperatur (Bereich): | -40°C ~ 85°C |
Architektur: | 8-bit |
A/D Umwandler: | TAK |
CAN schnittstelle: | NIE |
D/A Umwandler: | NIE |
ETHERNET schnittstelle: | NIE |
SPI schnittstelle: | NIE |
TWI (I2C) schnittstelle: | NIE |
UART/USART schnittstelle: | TAK |
USB schnittstelle: | NIE |
Verschlüsselung: | NIE |
Hersteller: | MICROCHIP |
WŁAŚCIWOŚCI:
- wydajna architektura RISC; 35 instrukcji wykonywanych w jednym cyklu zegara (z wyjątkiem skoków); 1 cykl = 200ns dla fCLK = 20MHz
- 8-poziomowy, sprzętowy stos (13 bitów)
- wewnętrzny oscylator: 8MHz lub 31kHz
- funkcja resetu po włączeniu zasilania (Power-On Reset)
- funkcja resetu przy spadku napięcia zasilania (Brown-Out Reset)
- przedłużenie sygnału reset po włączeniu zasilania o 64ms (Power-Up Timer)
- przedłużenie sygnału reset do czasu ustabilizowania się częstotliwości oscylatora (Oscillator Start-Up Timer)
- programowalny układ Watchdog z wbudowanym wewnętrznym oscylatorem
- programowalne zabezpieczenie kodu programu przed odczytem
- maksymalna częstotliwość zegara: 20MHz
- temperatura pracy: -40°C ~ 85°C
PAMIĘĆ PROGRAMU:
- typ pamięci: FLASH
- pojemność: 7kB
- długość słowa pamięci: 14-bit
- możliwość programowania "w systemie" poprzez 2 piny - ICSP(TM)
PAMIĘĆ DANYCH:
- 256B SRAM
- 256B EEPROM
PERYFERIA:
- 8-kanałowy 10-bitowy przetwornik A/D
- 12 linii wejścia / wyjścia zdolnych do bezpośredniego sterowania diodami LED
- 8-bitowy układ czasowo-licznikowy z preskalerem Timer0
- zaawansowany 16-bitowy układ czasowo-licznikowy z preskalerem Timer1
- 2x komparator z programowalnym źródłem napięcia odniesienia
- zaawansowany moduł asynchronicznej / synchronicznej transmisji szeregowej EUSART
PARAMETRY ELEKTRYCZNE:
- napięcie zasilania: 2V~5.5V
- pobór prądu:
tryb pracy aktywnej: 220mA dla fCLK = 4MHz, VDD = 2.0V
tryb uśpienia: 50nA dla VDD=2.0V
Mikrokontrolery 8-bitowe PIC firmy Microchip o architekturze RISC charakteryzuje wysoka wydajność prądowa końcówek we/wy, mały pobór prądu oraz wbudowany układ Watchdog i funkcja resetu przy załączaniu zasilania. Posiadając dwie osobne magistrale wewnętrzne: adresową i danych, korzystają z przetwarzania potokowego. Wszystkie rejestry, włącznie z portami we/wy, timerem i licznikiem rozkazów mogą mieć zmienioną zawartość w czasie jednej operacji. Wszystkie rozkazy potrzebują na wykonanie jednego cyklu (200ns przy 20MHz), za wyjątkiem rozkazu skoku, potrzebującego 2 cykli. Dostępne w obudowie 6-, 8-, 14-, 18-, 20-, 28-, 40-, 44-, 64-, 80- i 100-pinowej, z pamięcią programu FLASH lub OTP, nieulotną danych EEPROM i operacyjną RAM. Przeznaczone do różnorodnych zastosowań począwszy od prostych projektów do układów bardzo rozbudowanych "high performance". ISP sprawia, że większoć układów można programować bezpośrednio w systemie.
