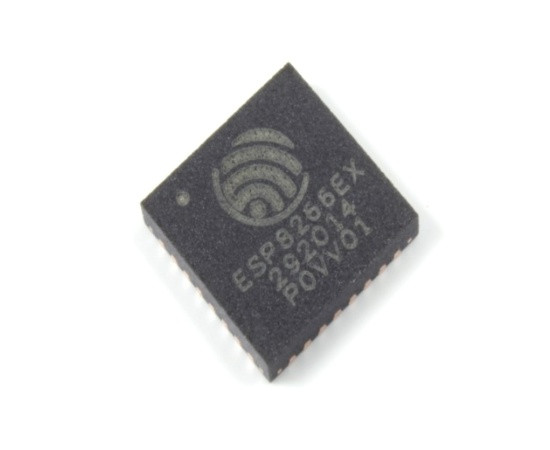

ESP8266

Symbol Micros: RF ESP8266EX
Symbol des Auftragnehmers:
Gehäuse: QFN32(5x5)
WiFi-Mikroprozessor; 802.11 b/g/n/e/i; 1 MB-FLASH; 50kB-RAM; 2,4 GHz; 72,2 Mbit/s; 3V~3,6V; UART/SPI/I2C/I2S/SDIO/GPIO/IRDA/PWM; 5x5x0,75mm; -40 °C ~ 125 °C;
Parameter
Abmessungen: 5x5x0,75mm
Schnittstelle: SDIO/SPI/UART/I2C/I2S/IRDA/PWM/GPIO
RAM-Speicher: 50kB
Versorgungsspannung: 3V~3,6V
Betriebstemperatur (Bereich): -40°C ~ 125°C
Kommunikationsprotokoll: 802.11 b/g/n/e/i
Datenübertragungsgeschwindigkeit: 72,2Mbps
Hersteller: ESPRESSIF Hersteller-Teilenummer: ESP8266EX RoHS Gehäuse: QFN32(5x5) Datenblatt
Auf Lager:
40 stk.
Anzahl Stück 1+ 5+ 20+ 100+ 300+
Nettopreis (EUR) 2,6083 2,0706 1,8702 1,7687 1,7381
Standard-Verpackung:
20
Abmessungen: 5x5x0,75mm
Schnittstelle: SDIO/SPI/UART/I2C/I2S/IRDA/PWM/GPIO
RAM-Speicher: 50kB
Versorgungsspannung: 3V~3,6V
Betriebstemperatur (Bereich): -40°C ~ 125°C
Kommunikationsprotokoll: 802.11 b/g/n/e/i
Datenübertragungsgeschwindigkeit: 72,2Mbps
FLASH-Speicher: 1MB
Antenne: Keiner
Frequenz: 2,4GHz
Montage: SMD
Ausführliche Beschreibung

Der ESP8266EX Chip ist ein Transceiver für die Kommunikation im 802.11 b/g/n Standard auf einer Frequenz von 2,4 GHz. Er wird mit einer Spannung von 3 V bis 3,6 V betrieben. Der Mikroprozessor unterstützt die Sicherheitsprotokolle WPA/WPA2 und kann im AP (Access Point), STA (Standalone) sowie AP+STA Modus betrieben werden. Dank der Unterstützung von AT COMMANDS ist der Chip einfach konfigurierbar. Er ist mit den folgenden Schnittstellen ausgestattet:

  • GPIO

  • I2C

  • I2S

  • PWM

  • SDIO

  • SPI

  • UART

ESP8266 wurde so entwickelt, dass er den Anforderungen von Low-Power-Anwendungen wie tragbaren batteriebetriebenen Geräten und Wearables gerecht wird. Die Minimierung des Energieverbrauchs kann durch präzise Einstellung der Sendeleistung oder durch Aktivierung eines der Energiesparmodi des Chips erfolgen.
