RXQ4-868

Symbol Micros: RF RXQ4-868
Symbol des Auftragnehmers:
Gehäuse: Rys.TC-20.32x15.24
Mehrkanaliger drahtloser Transceiver basierend auf dem CC1101-Gerät; 868 MHz; Po 10dBm; Si -112 dBm; Maximal 500 kbit/s; Ist Tx/Rx 15mA/29mA; 1,8V~3,6V; -25 °C ~ 80 °C;
Parameter
Abmessungen: 20,32x15,24mm
Versorgungsspannung: 1,8V~3,6V
Empfängerempfindlichkeit: -112dBm
Datenübertragungsgeschwindigkeit: 500kbps
Frequenz: 868MHz
Ausgangsleistung des Senders: 10dBm
Typ: Transceiver
Hersteller: TELECONTROLLI S.r.l Hersteller-Teilenummer: 440015357 RoHS Gehäuse: Rys.TC-20.32x15.24 Datenblatt
Auf Lager:
3 stk.
Anzahl Stück 1+ 3+ 10+ 20+ 50+
Nettopreis (EUR) 9,2298 8,6418 8,2740 8,1428 8,0257
Produkt verfügbar, bis es vergriffen ist Standard-Verpackung:
10
Abmessungen: 20,32x15,24mm
Versorgungsspannung: 1,8V~3,6V
Empfängerempfindlichkeit: -112dBm
Datenübertragungsgeschwindigkeit: 500kbps
Frequenz: 868MHz
Ausgangsleistung des Senders: 10dBm
Typ: Transceiver
Betriebstemperatur (Bereich): -25°C ~ 80°C
Antenne: Extern
Montage: THT
Ausführliche Beschreibung

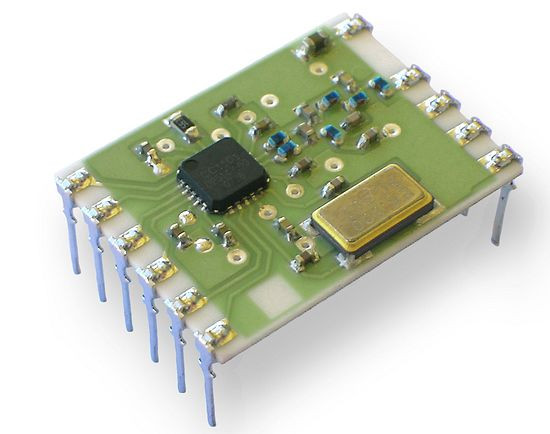

RXQ4-868 ist ein Modul eines mehrkanaligen Funktransceivers, das auf dem CC1101-Chip von Texas Instruments basiert. Es handelt sich um ein Modul für das lizenzfreie ISM-Band 868 MHz mit einer Empfangsempfindlichkeit von -112 dBm und einer typischen Sendeleistung von 10 dBm. Für die Kommunikation mit einem übergeordneten Gerät wird ein serielles Interface verwendet. Die Datenübertragung kann mit einer maximalen Geschwindigkeit von 500 kbps erfolgen. Das Modul wird mit einer Versorgungsspannung im Bereich von 1,8 V bis 3,6 V betrieben. Der Stromverbrauch im Empfangsmodus beträgt 15 mA, während der Stromverbrauch im Sendebetrieb auf 29 mA steigt. Im Schlafmodus verbraucht das Modul typischerweise 0,2 μA. Die Zeit für das Aufwachen aus dem Schlafmodus und die Rückkehr zum normalen Betrieb beträgt typischerweise 0,24 ms. Das Produkt ist in einem DIL-Gehäuse mit den Abmessungen 20,32 x 15,24 mm erhältlich.
