RXQ5-433
| Abmessungen: | 21,59x10,16x2,54mm |
| Versorgungsspannung: | 2,2V ~ 3,8V |
| Empfängerempfindlichkeit: | -112dBm |
| Datenübertragungsgeschwindigkeit: | 256kbps |
| Schnittstelle: | SPI |
| Frequenz: | 433MHz |
| Ausgangsleistung des Senders: | 7dBm |
| Abmessungen: | 21,59x10,16x2,54mm |
| Versorgungsspannung: | 2,2V ~ 3,8V |
| Empfängerempfindlichkeit: | -112dBm |
| Datenübertragungsgeschwindigkeit: | 256kbps |
| Schnittstelle: | SPI |
| Frequenz: | 433MHz |
| Ausgangsleistung des Senders: | 7dBm |
| Modulation: | FSK |
| Typ: | Transceiver |
| Betriebstemperatur (Bereich): | -25°C ~ 80°C |
| Antenne: | Extern |
| Montage: | THT |

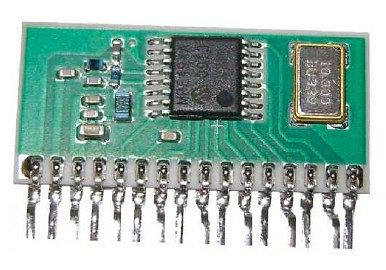

RXQ5-433 ist ein Modul eines mehrkanaligen Funktransceivers, das auf dem MRF49XA-Chip von Microchip basiert. Es handelt sich um ein Modul für das lizenzfreie ISM-Band 433 MHz mit einer Empfangsempfindlichkeit von -112 dBm und einer typischen Sendeleistung von 7 dBm. Für die Kommunikation mit einem übergeordneten Gerät wird ein 4-Draht SPI-Interface verwendet. Die Datenübertragung kann mit einer maximalen Geschwindigkeit von 256 kbps erfolgen. Das Modul wird mit einer Versorgungsspannung im Bereich von 2,2 V bis 3,8 V betrieben. Der Stromverbrauch im Empfangsmodus beträgt 11 mA, während der Stromverbrauch im Sendebetrieb auf 15 mA steigt. Im Schlafmodus verbraucht das Modul typischerweise 0,3 μA. Die Zeit für das Aufwachen aus dem Schlafmodus und die Rückkehr zum normalen Betrieb beträgt typischerweise 0,25 ms. Das Produkt ist in einem SIL-Gehäuse mit den Abmessungen 21,59 x 10,16 mm erhältlich.
