WIZ110SR Ethernet Modules WIZnet
| Abmessungen: | 50x30x8,85mm |
| Versorgungsspannungsbereich: | 3,3V |
| Schnittstelle: | RS232 |
| Downlink-Übertragung: | 230kbps |
| Hersteller: | WIZnet |
| Betriebstemperatur: | -40°C ~ 85°C |
| Übertragung: | LAN |
| Abmessungen: | 50x30x8,85mm |
| Versorgungsspannungsbereich: | 3,3V |
| Schnittstelle: | RS232 |
| Downlink-Übertragung: | 230kbps |
| Hersteller: | WIZnet |
| Betriebstemperatur: | -40°C ~ 85°C |
| Übertragung: | LAN |

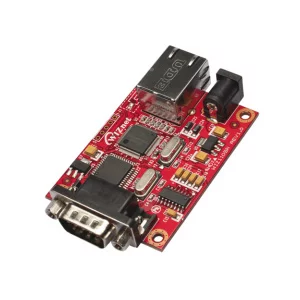

WIZ110SR ist ein kompaktes Seriell-zu-Ethernet-Umwandlungsmodul, das auf dem W5100-Chip und einem 8051-Mikrocontroller basiert. Es handelt sich um einen Protokollkonverter, der von seriellen Geräten gesendete Daten als TCP/IP-Daten weiterleitet und empfangene TCP/IP-Daten über das Netzwerk wieder in serielle Daten umwandelt, um sie an das Gerät zurückzusenden.
Durch den Anschluss eines LAN-Netzwerkkabels und eines seriellen Kabels an das Modul kann die Funktion eines Seriell-zu-Ethernet-Konverters einfach hinzugefügt werden, ohne dass zusätzliche Hardware entwickelt werden muss.
Merkmale:
• Seriell-zu-Netzwerk-Modul basierend auf dem W5100-Chip und einem 8051-Mikrocontroller
• Integrierte DB-9- und RJ-45-Anschlüsse
• Serielle Signale: TXD, RXD, RTS, CTS, GND, integrierter RS-232-Transceiver
• Unterstützung für AT-Befehlskonfiguration und Konfigurationssoftware
• 10/100 Mbps für Ethernet-Übertragung und max. 115,2 kbps für serielle Übertragung
• Unterstützung für WIZ VSP (virtueller serieller Port)
Technische Details:
Abmessungen (mm): 77 (L) x 50 (B) x 17 (H)
Eingangsspannung: 3,3 V
Max. Energieverbrauch: 180 mA
Betriebstemperatur: 0~80°C
Konform mit RoHS- und SVHC-Normen
Werkzeuge:
Konfigurations-Tool für Windows
Wiz VSP: Virtueller serieller Port (COM) für Benutzeranwendungen
