Hersteller:
|
STMicroelectronics |
|
Integrierten Schaltkreises-Typ:
|
DC / DC-Wandler |
|
Eingangsspannung (Bereich):
|
4V~36V |
|
Montage:
|
SMD |
|
Gehäuse:
|
HSOP08 |
|
Abmessungen:
|
6,2x5x1,75mm |
|
Betriebstemperatur (Bereich):
|
-25°C ~ 125°C |
Ausführliche Beschreibung

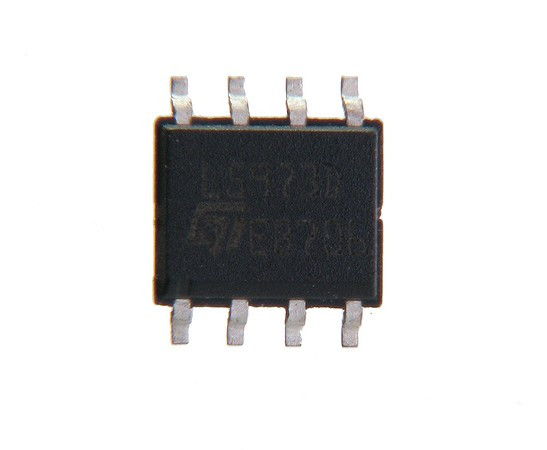

L5973D013TR ist ein hocheffizienter DC-DC-Abwärtswandler (Buck-Converter), der einen maximalen Ausgangsstrom von bis zu 2,5A liefert. Er arbeitet in einem breiten Eingangsspannungsbereich von 4V bis 36V und ist somit eine vielseitige Lösung für industrielle, automobile und batteriebetriebene Systeme. Der einstellbare Ausgangsspannungsbereich von 1,235V bis 35V ermöglicht die Anpassung an unterschiedliche Designanforderungen.
Der L5973D013TR verwendet einen internen P-Kanal-D-MOS-Transistor mit niedrigem Widerstand, was die Energieverluste minimiert und die Effizienz des Wandlers verbessert. Der integrierte Oszillator arbeitet mit einer Schaltfrequenz von 250kHz, wodurch kleinere externe Komponenten wie Spulen und Kondensatoren verwendet werden können, was Platz auf der Leiterplatte spart.
Der L5973D013TR bietet außerdem erweiterte Schutzfunktionen, darunter Strombegrenzung, thermischen Schutz und Schutz vor Rückkopplungsverlust. Die Inhibit-Funktion ermöglicht das Abschalten des Wandlers und reduziert den Stromverbrauch auf nahezu null. Darüber hinaus unterstützt das Gerät einen Betrieb im Null-Last-Modus, wodurch es sich ideal für energieeffiziente Systeme eignet.
Das HSOP8-Gehäuse mit exponierter Wärmeableitfläche sorgt für eine effektive Wärmeableitung und ermöglicht einen zuverlässigen Betrieb auch unter hohen Lasten.
Hersteller: STMicroelectronics
Typ des integrierten Schaltkreises: DC-DC-Wandler
Art des integrierten Schaltkreises: Step-Down
Eingangsspannung: 4V ~ 36V
Ausgangsspannung: 1,235V ~ 35V
Ausgangsstrom: 2,5A
Gehäuse: HSOP08
Leistung: 2,25W
Montage: SMD
Frequenz: 250kHz
Betriebstemperatur: -40°C ~ 150°C
