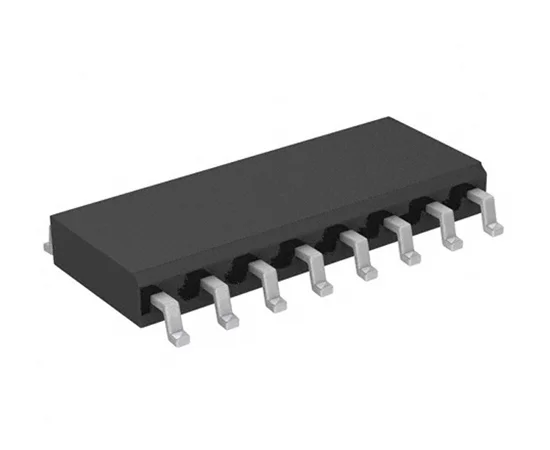

MBI5168GD-A

Układ MBI5168 stanowi proste i atrakcyjne cenowo rozwiązanie sterownika LED przeznaczonego głównie do sterowania matryc LED. Posiada 8-bitowy rejestr zatrzaskowy szeregowo-równoległy. Za pomocą wyjść równoległych rejestru włączane lub wyłączane są źródła prądowe zasilające diody. Prąd wyjściowy ustawiany jest w zakresie od 5mA do 120mA za pomocą zewnętrznego rezystora Rext. Rozrzut prądu wyjściowego w obrębie jednego układu wynosi mniej niż ±3%, natomiast pomiędzy różnymi układami - mniej niż ±6%. MBI5168 zasilany jest napięciem z zakresu 3..5,5V, a maksymalne napięcie przyłożone do diody może wynosić 17V. Sterowanie układem odbywa się poprzez interfejs szeregowy pracujący z maksymalną częstotliwością 25MHz. MBI5168 posiada także wyjście szeregowe służące do sterowania wejściem kolejnego układu. Daje to możliwość kaskadowego łączenia wielu układów.

Wybrane właściwości:

- prąd wyjściowy na kanał: 5÷120mA
- pobór prądu: 5.8mA (Rext = 744Ω, wszystkie wyjścia załączone)
- napięcie zasilania: 3.0÷5.5V
- częstotliwość zegara interfejsu: 25MHz
- (output current response time): 200ns @ Iout < 60mA
- temperatura pracy: -40÷85°C
- obudowa: SOP16 0.15"
