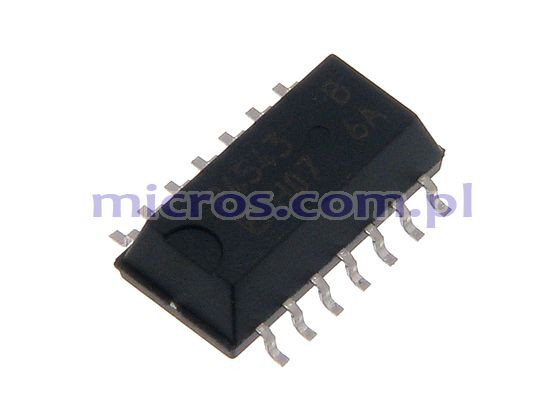

RTC-4543SA: b

Symbol Micros: UZ4543sab
Symbol des Auftragnehmers:
Gehäuse: SOP14E
Uhr/Kalender; 3-Wire-Serienschnittstelle; +/- 23ppm; Vlow -Erkennung; 1MHz; 2,5 V ~ 5,5 V; -40 ° C ~ 85 ° C; Äquivalent: RTC4543SAB; Q41454352000200;
Parameter
Versorgungsspannungsbereich: 2,5V ~ 5,5V
Hersteller: Seiko Epson Corporation
RAM-Speicher: 0B
Gehäuse: SOP14E
Schnittstelle: 3-Wire Serial
Frequenz: 1,000MHz
Zeitformat: HH:MM:SS (24 hr)
Hersteller: Epson (Seiko) Hersteller-Teilenummer: RTC-4543SAB RoHS Gehäuse: SOP14E t/r Datenblatt
Auf Lager:
10 stk.
Anzahl Stück 1+ 3+ 10+ 30+ 100+
Nettopreis (EUR) 4,8322 4,2969 3,9738 3,8134 3,7167
Standard-Verpackung:
10
Versorgungsspannungsbereich: 2,5V ~ 5,5V
Hersteller: Seiko Epson Corporation
RAM-Speicher: 0B
Gehäuse: SOP14E
Schnittstelle: 3-Wire Serial
Frequenz: 1,000MHz
Zeitformat: HH:MM:SS (24 hr)
Betriebstemperatur (Bereich): -40°C ~ 85°C
Datumsformat: YY-MM-DD-dd
Integrierten Schaltkreises-Typ: Echtzeituhr
Ausführliche Beschreibung

Der RTC-4543 ist ein integrierter Echtzeituhr-Chip mit einem eingebauten Quarzoszillator, entwickelt von der Firma EPSON. Er registriert die Uhrzeit und das Datum mit automatischer Schaltjahrsanpassung. Er verfügt über eine Funktion zur Spannungsüberwachung mit der Möglichkeit, den Zeitpunkt von Stromausfällen aufzuzeichnen.
Die Uhr arbeitet bei einer Versorgungsspannung von 2,5V bis 5,5V, und die Mindestspannung zur Erhaltung der Daten in den Registern beträgt 1,4V. Die Frequenz des Ausgangssignals kann 32,768 kHz oder 1 Hz betragen. Die Kommunikation mit externen Geräten erfolgt über eine 3-Draht-serielle Schnittstelle. Da der Quarzoszillator 32,768 kHz im Chip integriert ist, ist kein externes Zeitsignal erforderlich.


Ausgewählte Eigenschaften:

- Funktionen: Uhr/Kalender;
- Schnittstelle: Seriell, 3-Draht;
- Versorgungsspannung: 2,5V bis 5,5V;
- Schwellenwertspannung: 1,7±0,3V;
- Mindestspannung zur Datenerhaltung: 1,4V;
- Stromverbrauch: 1,0µA/2,0V (max.);
- Ausgangssignal-Frequenz: 32,768 kHz oder 1 Hz;
- Frequenzgenauigkeit (5V, 25°C):
Version A: 5±12 ppm
- Betriebstemperatur: -40 bis 85°C;
