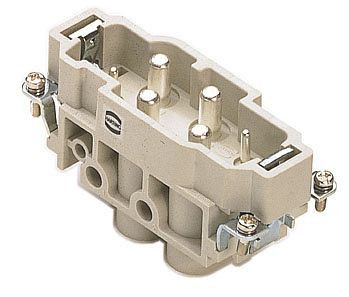

09 38 006 2611 HARTING
Symbol Micros:
Z 09380062611
Gehäuse: Rys.09380062611
HAN-Stecker Größe 16B, Polzahl 4, Aderquerschnitt 16mm2, 80A
Parameter
| Steckverbinder-Art: | Männlich |
| Anzahl der Pins [Felder]: | 4 |
| Gehäuse: | Size 16B |
| Mechanische Haltbarkeit: | 500 cykli |
| Spannung: | 830V |
| Steckverbinder: | Pad anschließen |
| Strom: | 80A |
| Steckverbinder-Art: | Männlich |
| Anzahl der Pins [Felder]: | 4 |
| Gehäuse: | Size 16B |
| Mechanische Haltbarkeit: | 500 cykli |
| Spannung: | 830V |
| Steckverbinder: | Pad anschließen |
| Strom: | 80A |
Ausführliche Beschreibung
Symbol | Z 09380062611 |
Symbol des Herstellers | 09 38 006 2611 |
Kontaktkombination | 4/0 |
Kontaktart | männlich |
Einlage | Han® K 4/0 |
Verbindungszyklen | < 500 |
RoHS-Konformität | Ja |
Größe | 16 B |
Serie | Han-Com® |
Min. Temperaturgrenzen | -40 °C |
Max. Temperaturgrenzen | 125 °C |
Verbindungsmethode | Schraubanschluss |
Anzahl der Kontakte | 6 |
Kontaktwiderstand | <= 0,3 mOhm |
Nennstrom | 80 A |
Nennspannung | 830 V |
Stoßnennspannung | 8 kV |
Verschmutzungsgrad | 3 |
Kontaktdruck – Start | 1 |
Kontaktdruck – Ende | 4 |
Min. Kabelquerschnitt mm² | 1,5 mm² |
Max. Kabelquerschnitt | 16 mm² |
