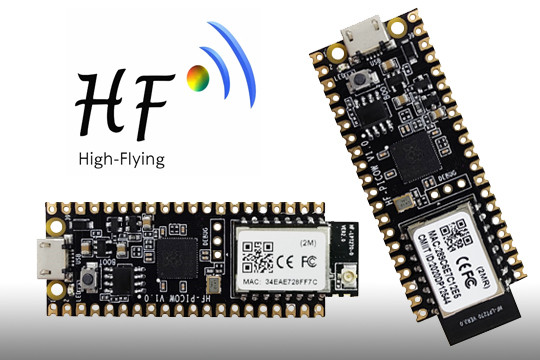

High Flying HF-PICOW - Board mit Raspberry PI RP2040 Mikrocontroller und WiFi/BLE Modul

Das HF-PICOW von High-Flying ist ein Raspberry PI RP2040 Mikrocontroller-Board mit dem HF-LPT270 (802.11 b/g/n, Bluetooth 5.0) Funkkommunikationsmodul.
Der RP2040 ist ein 133-MHz-Dual-Core-ARM-Cortex-M0+-Mikrocontroller mit 264 kB SRAM, einem QSPI-Controller und 30 GPIO-Ports, von denen die meisten an den Rand des Boards verlegt wurden, was eine Vielzahl von Anschlüssen für eine Vielzahl von Geräten ermöglicht.
Das Board ist mit 2 MB QSPI-Flash-Speicher und allen notwendigen externen Komponenten für das ordnungsgemäße Funktionieren des Mikrocontrollers (Oszillator, Stromversorgungsschaltungen, Micro-USB-Anschluss) sowie einem BOOTSEL-Taster ausgestattet. Die Kommunikation mit dem HF-LPT270-Modul erfolgt über die UART-Schnittstelle des RP2040-Mikrocontrollers. Das Board kann über einen 0,1"-Rastersteckverbinder (nicht im Lieferumfang enthalten) montiert werden und ähnelt in dieser Form einem Standard-DIP-40-IC-Gehäuse, kann aber auch als SMT-Modul verwendet werden.
Das HF-PICOW Board ist in 2 Versionen erhältlich:

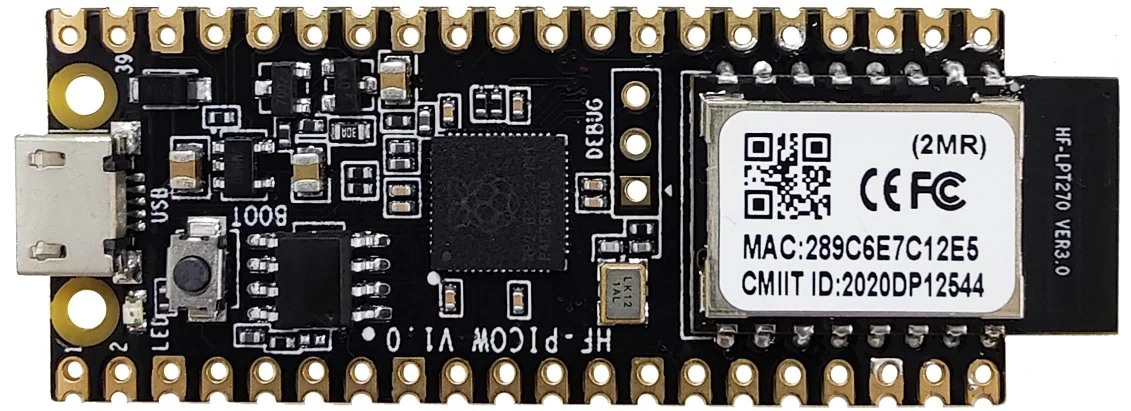

• HF-PICOW-1: mit integrierter PCB-Antenne - dies ist eine kompakte Lösung, die die Antenne ohne zusätzliche externe Komponenten integriert, was die Integration in verschiedene Arten von elektronischen Geräten erleichtert, da sie nicht viel Platz auf der Leiterplatte benötigt, was besonders wichtig für Projekte mit begrenztem Platz ist.

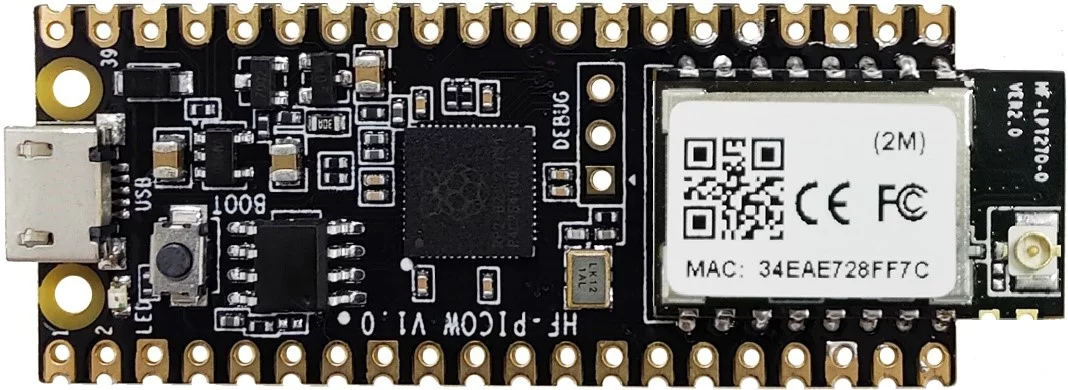

• HF-PICOW-0: mit IPEX-Stecker für den Anschluss einer externen Antenne. Der IPEX-Stecker, auch u.fl oder IPX genannt, ist der Standardstecker, der für den Anschluss externer Antennen an Leiterplatten verwendet wird. Es handelt sich um einen kleinen und kompakten Steckverbinder, der ein einfaches Anschließen und Trennen der Antenne ermöglicht, was beim Testen verschiedener Antennenkonfigurationen oder bei einem eventuellen Austausch der Antenne von Vorteil ist. Der Benutzer kann die richtige Antenne für seine Bedürfnisse auswählen, wobei er Faktoren wie Reichweite, Richtwirkung, Strahlungseigenschaften, Störfestigkeit usw. berücksichtigt.

Hauptmerkmale:

•  Mikrocontroller: Raspberry PI RP2040
•  Kern: ARM Cortex-M0+ Dual-Core 133 MHz
•  Speicher: SRAM 264 kB, Flash QSPI 2 MB
•  Pinbelegungen: 26 GPIOS
•  WiFi-Konnektivität: 802.11 b/g/n 2.412GHz ~ 2.472GHz
•  Bluetooth-Konnektivität: BLE5.0 2.402GHz ~ 2.480GHz
•  Stromanschluss: Micro USB
•  Versorgungsspannung: 2.7V ~ 3.6V
•  Betriebstemperatur: -40°C ~ 85°C
•  Stromverbrauch
  •  maximal: 350mA
  •  Typ: 70mA
  •  Standby: 310uA
•  Abmessungen: 51mm x 21mm

Wir empfehlen auch den RP2040-Mikrocontroller selbst in einem QFN-56-Gehäuse.

Der RP2040-Mikrocontroller ist ein Gerät, das aufgrund seiner Leistung, Flexibilität und Erschwinglichkeit an Popularität gewonnen hat. Es handelt sich um einen Dual-Core-Mikrocontroller, der mit ARM Cortex M0+-Kernen ausgestattet ist, die einen schnellen und effizienten Betrieb gewährleisten. Dadurch eignet er sich ideal für eine Vielzahl von Anwendungen, von einfachen Heimwerkerprojekten bis hin zu fortgeschrittenen IoT-Anwendungen (Internet of Things). Außerdem ist er dank seiner Open-Source-Software und der umfangreichen Dokumentation auch für unerfahrene Entwickler leicht zu bedienen.

Das QFN-56 (Quad Flat No-leads) ist eine Art Halbleitergehäuse, das aufgrund seines kompakten Formfaktors und seines niedrigen Profils für Mikrocontroller beliebt ist. Es hat 56 Pins, die den Anschluss verschiedener externer Komponenten wie Sensoren, Abschirmungen oder Kommunikationsschnittstellen ermöglichen
