Montagepotentiometer: Präzise Regelung für verschiedene Branchen

Montagepotentiometer sind elektronische Komponenten, die die Regelung von Spannung oder Strom in elektrischen Schaltungen ermöglichen. Sie dienen der präzisen Anpassung der Betriebsparameter von Geräten, was sie zu einem wesentlichen Element in verschiedenen Anwendungen macht.

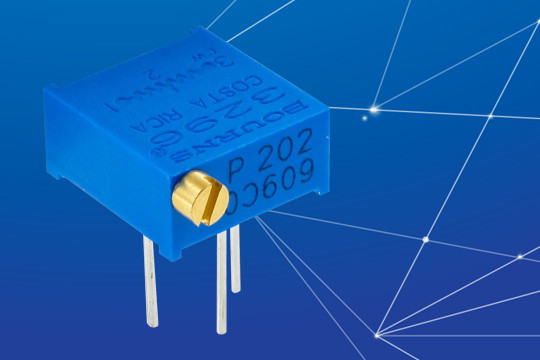

Grundlegende Konstruktionsmerkmale der Potentiometer der Serie 3296P:

1. Gehäuse:

• Hergestellt aus hochtemperatur- und chemikalienbeständigem Kunststoff.
• Rechteckige Form mit kompakten Abmessungen.

2. Widerstandsbahn-Element:

• Das wichtigste Bauteil des Potentiometers.
• Bildet die Widerstandsbahn, auf der sich der Schleifer (Läufer) bewegt.
• Die Länge der Widerstandsbahn und das verwendete Material beeinflussen die Genauigkeit und die Eigenschaften des Potentiometers.

3. Schleifer (Läufer):

• Ein Metallschleifer, der sich auf der Widerstandsbahn bewegt und den Widerstand zwischen den Anschlüssen verändert.
• Mit einem Schraubmechanismus verbunden, der eine präzise Einstellung ermöglicht.
• Hochwertige Materialien (z.B. kupfervergoldet oder vernickelt) sorgen für gute Leitfähigkeit und geringen Reibungswiderstand.

4. Einstellmechanismus:

• Schraubmechanismus mit Getriebe für eine mehrfache Umdrehung zur Widerstandseinstellung.
• Die Einstellschraube befindet sich oben am Gehäuse und wird mit einem Schraubendreher betätigt.
• Das schraubenbasierte Getriebe garantiert Präzision und Stabilität der Einstellung.

5. Anschlüsse (Pins):

• Drei THT-Anschlüsse (Through-Hole Technology) für die Montage auf Leiterplatten (PCB).
• Anschluss 1 und 3 sind mit den Enden des Widerstandselements verbunden.
• Anschluss 2 (der mittlere) ist der Schleiferanschluss.

Schlüsselfunktionen von Montagepotentiometern:

1. Präzise Regelung: Sie ermöglichen eine genaue Anpassung elektrischer Werte, was in vielen Anwendungen entscheidend ist.
2. Haltbarkeit: Hergestellt aus hochwertigen Materialien, gewährleisten sie eine lange Lebensdauer und Widerstandsfähigkeit gegen mechanische Beschädigungen.
3. Kompakte Abmessungen: Sie nehmen wenig Platz in Schaltungen ein, was die Montage in verschiedenen Geräten erleichtert.
4. Einfache Installation: Sie sind für die Montage auf Leiterplatten (PCB) oder in anderen Konstruktionen vorgesehen, was eine schnelle und bequeme Integration in Systeme ermöglicht.

Anwendungen:

1. Verbraucherelektronik: Verwendet in Fernsehern, Audio-Systemen und anderen Geräten zur Regelung von Lautstärke, Helligkeit und anderen Parametern.
2. Industrielle Automatisierung: In Steuerungssystemen, wo präzise Anpassungen der Maschinenparameter erforderlich sind.
3. Medizin: Eingesetzt in medizinischen Geräten wie Monitoren, wo genaue Einstellungen notwendig sind.
4. Messgeräte: Verwendung in Messgeräten und Analysatoren, wo eine präzise Anpassung der Messbereiche entscheidend ist.
5. Audio-Geräte: Verwendet in Mischpulten, Verstärkern und anderen Audiogeräten zur Klangregelung.
