Kommunikationsmodule von Ebyte

Kommunikationsmodule von Ebyte

Ebyte ist ein Hersteller von IoT-Komponenten aus Zentralchina, der sich auf hochwertige Kommunikationsmodule konzentriert. Das Unternehmen ist seit 2012 tätig und hat sich in fast 7 Jahren nicht nur in Asien, sondern auch in westlichen Ländern einen Ruf erworben. Derzeit sind Ebyte Funkkommunikationsmodule auch in Polen bei der Firma Micros erhältlich.

Die Chengdu Ebyte Electronic Technology Co. Ltd. ist ein Unternehmen, das bereits Hunderte eigener Produkte entwickelt hat, hauptsächlich verschiedene Kommunikationsmodule. Ebyte verwendet in seinen Modulen integrierte Schaltkreise von Unternehmen wie Nordic Semiconductor, Texas Instruments, Semtech, Silicon Labs und Dialog Semiconductor. Die Kommunikationsmodule von Ebyte sind sowohl für industrielle als auch für Verbraucheranwendungen geeignet.

The LoRa Modules

Im Angebot gibt es drei verschiedene LoRa-Module, die auf Chips von Semtech basieren. Sie unterscheiden sich in ihren Abmessungen, Betriebsfrequenzen und anderen Parametern. Das Modul E19-868M20S basiert auf dem Semtech SX1276 und arbeitet im Frequenzbereich von 862 bis 896 MHz. Es hat eine Sendeleistung von 20 dBm und eine Empfindlichkeit von bis zu –147 dBm. Diese Parameter ermöglichen eine Kommunikation über eine Entfernung von bis zu 5 km. Das Modul wird über eine SPI-Schnittstelle gesteuert, verfügt über 21 Anschlüsse und wird mit einer Spannung von 1,8 bis 3,6 V betrieben. Die Abmessungen des Moduls betragen 25,2×17,6×3,5 mm.

Das Modul E32-868-T20S, ebenfalls basierend auf dem Semtech SX1276, arbeitet mit denselben Frequenzen und hat dieselbe Leistung wie das E19-868M20S, jedoch mit einem etwas weniger empfindlichen Empfänger (–146 dBm) und benötigt eine andere Stromversorgung (von 2,3 bis 5,2 V). Daher ist seine Reichweite auf etwa 3000 m begrenzt. Das Modul verfügt über 22 Anschlüsse und hat Abmessungen von 26×16×3,23 mm. Es wird über eine UART-Schnittstelle gesteuert und ist mit einem I-PEX-Anschluss ausgestattet.

Der dritte LoRa-Modul nutzt den Semtech SX1262 Chip und arbeitet daher im Frequenzbereich von 850 bis 930 MHz. Es zeichnet sich durch eine höhere Sendeleistung von bis zu 22 dBm aus, hat jedoch einen etwas weniger empfindlichen Empfänger (-138 dBm). Dennoch ermöglicht es Kommunikation über Entfernungen von bis zu 5 km. Es erfordert eine Spannungsversorgung von 3,3 bis 5,5 V und wird über UART gesteuert, wobei es auch einen I-PEX-Anschluss hat. Das SMT-Gehäuse mit 22 Anschlüssen hat Abmessungen von 26×16×3,15 mm. Alle drei Ebyte-Module sind für den Einsatz in einem sehr weiten Temperaturbereich von -40 bis +85°C geeignet.C.

Bluetooth-Module

In der Verkauf gibt es zwei Bluetooth-Module, die sich sowohl im Hersteller des integrierten Schaltkreises als auch in der unterstützten Version des Funkprotokolls unterscheiden. Das erste dieser Module ist das E104-BT02. Es basiert auf dem Chip DA14580 von Dialog Semiconductor. Es arbeitet nach dem Bluetooth 4.2 (BLE) Protokoll. Es hat eine integrierte PCB-Antenne und eine Sendeleistung von 0 dBm. Die Empfindlichkeit liegt bei etwa –93 dBm, was unter idealen Bedingungen eine Kommunikation über eine Entfernung von ca. 70 m ermöglicht. Das Modul wird über UART gesteuert und benötigt eine Versorgungsspannung von 2,35 bis 3,3 V. Das SMT-Gehäuse hat 20 Pins und Abmessungen von 21,9×14,6×2,3 mm. Das zweite Bluetooth-Modul ist das E73-2G4M04S1B. Es basiert auf dem nRF52832 Chip von Nordic Semiconductor. Es unterstützt Bluetooth 4.2 oder Bluetooth 5.0 (BLE). Es hat eine gedruckte Antenne, aber es kann auch eine externe Antenne über einen I-PEX-Anschluss angeschlossen werden. Mit einer höheren Sendeleistung (4 dBm) und einer höheren Empfindlichkeit (–95 dBm) ermöglicht es eine größere Kommunikationsreichweite (bis zu 100 m). Das Modul benötigt eine Versorgungsspannung von 1,8 bis 3,6 V. Das SMT-Gehäuse hat 44 Pins und Abmessungen von 28,7×17,5×2,6 mm. Beide Module können in einem Temperaturbereich von –40 bis +85°C betrieben werden.

ZigBee

In diesem Bereich gibt es das Modul E18-MS1PA1-IPX, das auf dem CC2530 Chip von Texas Instruments basiert. Es arbeitet im Frequenzbereich von 2,4 bis 2,48 GHz. Die Sendeleistung des Moduls beträgt 20 dBm, und die Empfindlichkeit liegt bei –97 dBm, was theoretisch eine Kommunikation über eine Entfernung von bis zu 1 km ermöglicht. Das Modul benötigt eine Betriebsspannung von 2 bis 3,6 V. Das SMT-Gehäuse hat Abmessungen von 22,5×16×2,4 mm, 24 Anschlüsse und einen I-PEX-Anschluss für den Anschluss einer Antenne. Wie die zuvor beschriebenen Module kann auch dieses Modul in einem Temperaturbereich von –40 bis +85°C betrieben werden.

Die restlichen ISM-Module

In der Micros-Angebot gibt es noch drei weitere Arten von Funkmodulen, die von Ebyte hergestellt werden. Der erste davon ist der E01-ML01SP4, basierend auf dem Chip nRF24L01P von Nordic Semiconductor. Er arbeitet im Frequenzbereich von 2400–2525 MHz. Die Sendeleistung beträgt 20 dBm, und die Empfangsempfindlichkeit beträgt –106 dBm. Dies ermöglicht eine Kommunikation über eine Entfernung von bis zu 1800 m. Die Antenne wird über einen I-PEX-Anschluss angeschlossen, und die Steuerung erfolgt über eine SPI-Schnittstelle. Das SMT-Gehäuse hat 8 Pads und Abmessungen von 18×14,5×2,4 mm. Die Versorgungsspannung muss im Bereich von 2 bis 3,6 V liegen.

Der zweite universelle ISM-Modul basiert auf dem SI4463-Chip von Silicon Labs. Es arbeitet im Frequenzbereich von 855 bis 880,5 MHz. Die Sendeleistung beträgt 20 dBm, und die Empfangsempfindlichkeit beträgt bis zu –121 dBm. Unter idealen Bedingungen kann eine Kommunikationsreichweite von bis zu 2500 m erreicht werden. Das Modul verfügt über einen I-PEX-Anschluss, 11 Pins und Abmessungen von 30×17×3,5 mm. Die Steuerung erfolgt über UART, und die benötigte Betriebsspannung liegt zwischen 2,3 und 5,2 V.

Der dritte Modul aus dieser Gruppe wird von einem CC1310-Chip der Firma Texas Instruments gesteuert. Er unterstützt das Frequenzband von 431 bis 446,5 MHz. Die Sendeleistung beträgt 14 dBm, und die Empfangsempfindlichkeit liegt bei –108 dBm. Die Kommunikationsreichweite beträgt bis zu 1500 m. Die Antenne wird über einen I-PEX-Anschluss angeschlossen, und die Steuerung erfolgt über UART. Die Betriebsspannung liegt zwischen 2,1 und 3,8 V. Das Modul befindet sich in einem SMT-Gehäuse mit 24 Pins und hat Abmessungen von 20×14×2,57 mm. Alle diese Module können auch bei Temperaturen von –40 bis +85 °C betrieben werden.

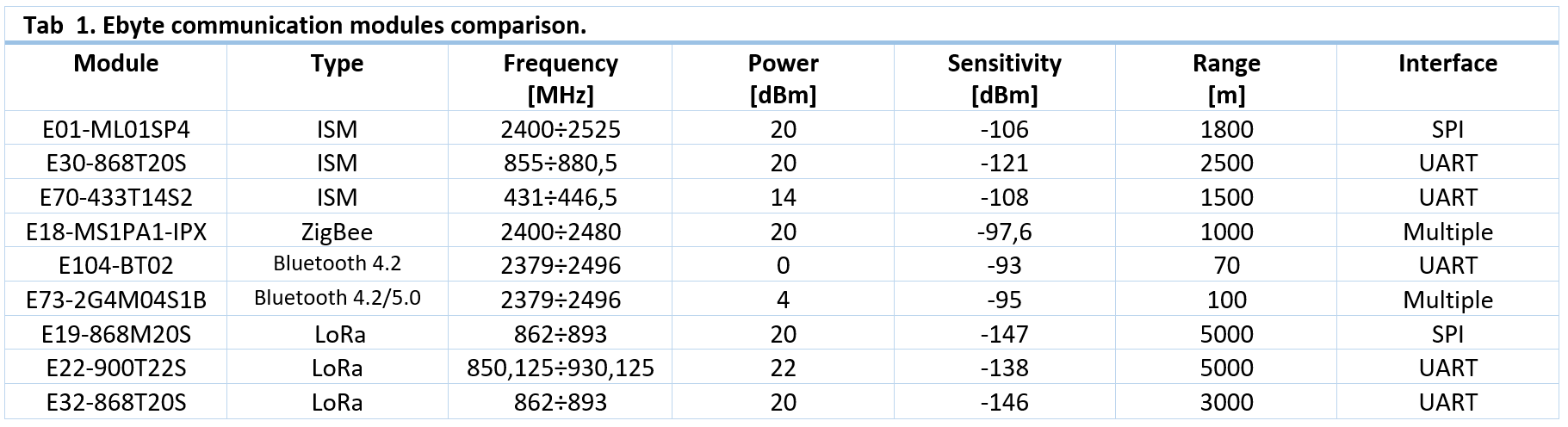

Kommunikationsmodule - Zusammenfassung

Selbst ein kurzer Überblick über die ausgewählten Kommunikationsmodule von Ebyte zeigt, dass das Unternehmen nicht nur mit vielen verschiedenen großen Herstellern von Funkmodulen zusammenarbeitet, sondern auch bestrebt ist, sein Angebot auf alle Anwendungsbereiche auszudehnen. Die hohe Qualität der Produkte ist auch anhand der umfangreichen, detaillierten und aktuellen Dokumentationen erkennbar, die für alle Module verfügbar sind. Der Hersteller bietet außerdem Screenshots von Tests seiner Produkte an.

Quelle: "Elektronik" 2019/03, S. 44-45
