M2M-Kommunikationsmodule von jjPlus - eine gute Alternative zu etablierten Produkten

Kommunikationsmodule M2M von jjPlus

Die Firma jjPlus ist ein Hersteller mit über 15 Jahren Erfahrung, der jedoch erst jetzt auf den polnischen Markt kommt. Ihre Produkte wie Funkmodule entsprechen den bekannteren Produkten polnischer Unternehmen, werden jedoch zu einem niedrigeren Preis angeboten. jjPlus hat großes Interesse an unserem Land gezeigt, daher lohnt es sich, sich über ihre Produkte zu informieren, die im Angebot von Micros erhältlich sind.

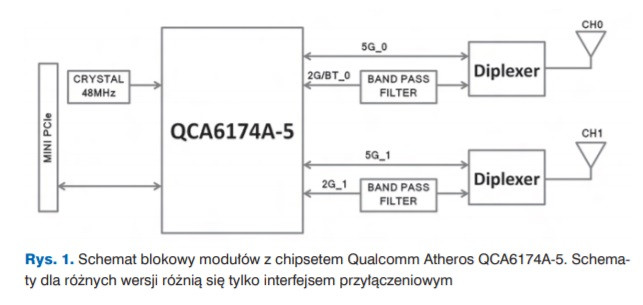

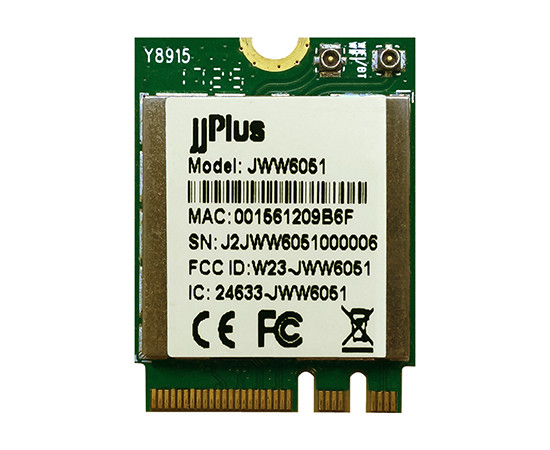

Die Firma jjPlus Corporation ist auf drahtlose Technologien spezialisiert. Ihre Erfahrungen konzentrieren sich auf die Herstellung von Modulen zur Übertragung und Empfang von Leistung über Radiowellen sowie auf Kommunikationsmodule. Besonders interessant sind kombinierte Module (sog. Combo), die gleichzeitig als Wi-Fi-Karten und Bluetooth-Modems arbeiten können. Module mit dem Qualcomm-Chipsatz Zwei der von jjPlus angebotenen Wi-Fi/Bluetooth-Module basieren auf dem Qualcomm Atheros QCA6174A-5-Chipsatz. Sie ermöglichen die Datenübertragung mit Wi-Fi gemäß den IEEE 802.11a/b/g/n/ac-Standards sowie Bluetooth 4.2 oder 5.0. Das Modell JWW6051 ist ein MUMIMO-Modul mit zwei U.FL-Antennenausgängen, die eine Übertragung im 2T2R-Modus ermöglichen, d. h. mit zwei Antennen zum Senden und zwei Antennen zum Empfangen von Funksignalen. Darüber hinaus ist das Modul Dualband-fähig und arbeitet im 2,4-GHz- und 5-GHz-Band. Das besprochene Modul hat die Form einer Karte mit einem M.2-Anschluss und erfordert daher eine Spannungsversorgung von 3,3 V. Es hat einen sehr großen Temperaturbereich von –40°C bis +85°C. Es zieht während der Übertragung bis zu 806 mA und während des Empfangs von Signalen bis zu 205 mA. Die Abmessungen des Moduls betragen 22×30 mm. Das Modul kann mit den Betriebssystemen Windows, Linux und Android arbeiten, wobei seine vollen Funktionen nur unter Linux genutzt werden können. Unter Windows wird nur Bluetooth 4.2 unterstützt, kein Bluetooth 5.0, und unter Android funktioniert nur das Wi-Fi-Interface.

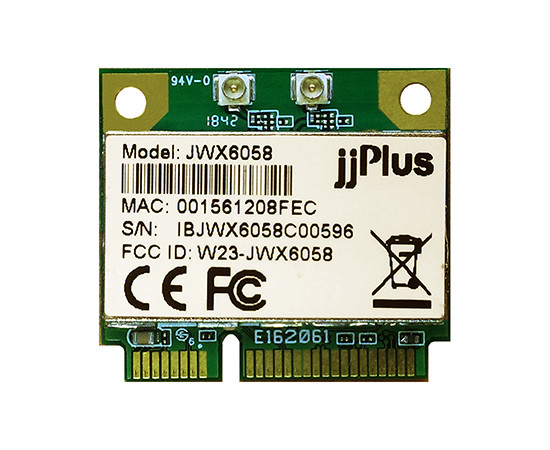

Das zweite Modul mit dem gleichen Chip ist das Modell JWX6058, das sich hauptsächlich durch die Schnittstelle unterscheidet. Es hat einen Mini PCIexpress-Anschluss, wobei das Bluetooth-Modem über USB-Leitungen ausgeführt ist, die am PCIexpress-Slot herausgeführt sind. Aufgrund der Verwendung eines anderen Anschlusses sind die Abmessungen des Moduls ebenfalls unterschiedlich. JWX6058 hat eine Länge von 26,8 mm und eine Breite von 30 mm. Die anderen Parameter sind identisch mit denen des JWW6051.

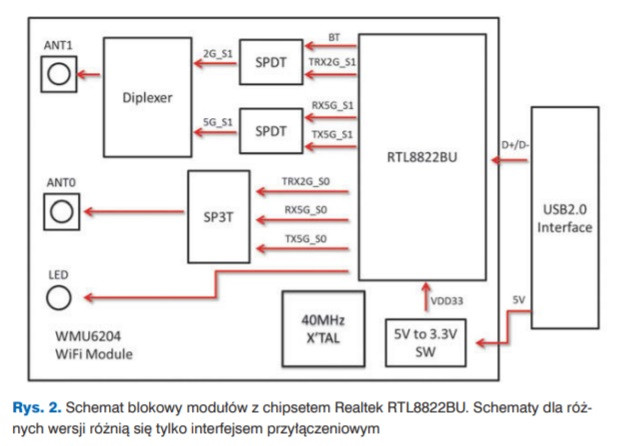

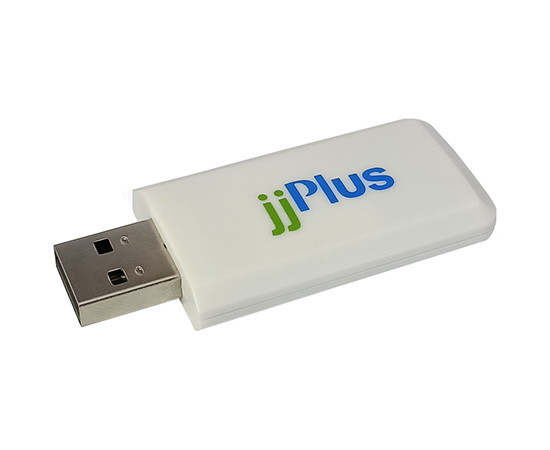

Module mit Realtek-Chipsatz Ein weiterer der Chipsätze, auf denen jjPlus seine Kommunikationsmodule basiert, ist der Realtek RTL8822BU. Es ist ein Subsystem, das den Wi-Fi-Standard IEEE 802.11a/b/g/n/ac sowie Bluetooth bis Version 4.2 unterstützt. Es arbeitet im Dualband-Betrieb. Auf der Basis des Realtek RTL8822BU-Chipsatzes wurden mehrere Module entwickelt. Das erste davon (Modell WMI6201) ist ein Modem mit einem USB-Typ-A-Anschluss. Es hat eine integrierte, doppelte Antenne, so dass es im MIMO-Modus arbeiten kann, indem es zwei Antennen zum Senden und Empfangen von Signalen verwendet.

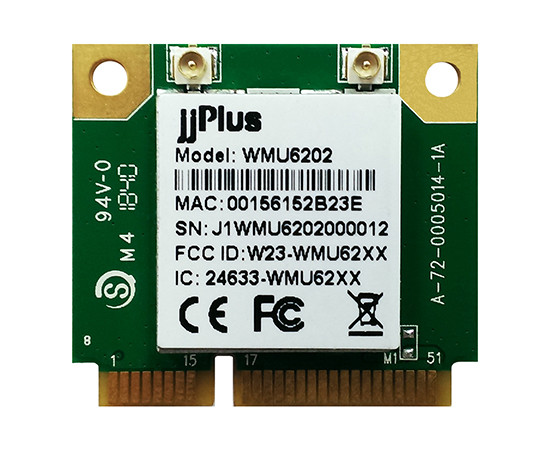

Das Modul ist nicht für den industriellen Einsatz gedacht. Es kann in einem Temperaturbereich von –20°C bis +55°C betrieben werden. Es hat Abmessungen von 60×25×9 mm und verbraucht 2 Watt Leistung. Es ist kompatibel mit den Betriebssystemen Windows (ab 7), Linux und Android. Der gleiche integrierte Schaltkreis wird auch in zwei Modulen angeboten, die mit einer Spannung von 3,3 V betrieben werden. Die Version WMU6202 ist mit einem PCIexpress-Steckplatz ausgestattet, auf dem USB-Leitungen für Wi-Fi- und Bluetooth-Signale ausgeführt sind.

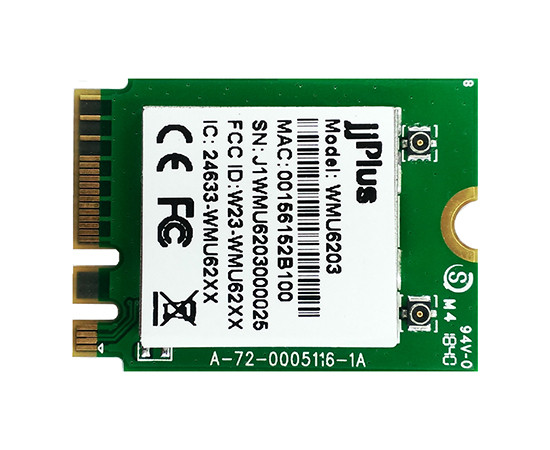

In der Version WMU6203 werden die gleichen USB-Leitungen auf einen M.2-Anschluss geführt. Die anderen nützlichen Parameter der Modelle WMU6202 und WMU6203 sind identisch: Beide haben zwei U.FL-Antennenanschlüsse und können in einem weiten Temperaturbereich von –20°C bis +70°C betrieben werden. Der Unterschied liegt in den Abmessungen. Das Modell WMU6202 misst 30×26,8 mm, während das WMU6203 22×30 mm misst. Die letzten beiden Module aus dem Angebot, die mit dem Realtek RTL8822BU-Chipsatz ausgestattet sind, werden mit 5 V betrieben. Das erste davon, WMU6204, ähnelt am meisten dem Modell WMI6201, da es ebenfalls einen USB-Anschluss hat, jedoch ohne Gehäuse. Es ist auch für einen breiteren Temperaturbereich (–20°C bis +70°C) geeignet, so dass es in industriellen Umgebungen eingesetzt werden kann. Beachten Sie seine kleinen Abmessungen (55×20 mm) und die Möglichkeit, zwei Antennen über U.FL-Anschlüsse anzuschließen. Das WMU6205 sieht fast identisch aus, aber der klassische USB-Typ-A-Anschluss wurde durch einen 4-poligen Universalstecker ersetzt. Dadurch konnten die Abmessungen auf 44,5×20 mm reduziert werden.

Zusammenfassung Die vorgestellten Module sind sofort bei Micros erhältlich. Neben der reinen Warenlieferung unterstützen die Mitarbeiter von Micros die Kunden mit Beratung. Sie verfügen über umfangreiche Erfahrungen in der Implementierung drahtloser Kommunikation mit verschiedenen M2M-Modulen und kennen die Besonderheiten einzelner Produkte. Es ist erwähnenswert, dass die Module der Marke jjPlus sehr ähnlich sind wie die bekannten Produkte der Firma SparkLan, die ebenfalls im Angebot von Micros erhältlich sind.

Quelle: "Elektronik" 2020/03, S. 52-53.
