MEGAWIN Mikrocontroller

MEGAWIN-Mikrocontroller
Von 8051 bis Cortex-M3

Wenn wir einen geeigneten Mikrocontroller für ein Projekt auswählen, achten wir in erster Linie auf alle verfügbaren Funktionen, die Effizienz und den Energiebedarf. Wenn das Projekt in die Produktionsphase übergeht, werden die Kosten der einzelnen Komponenten immer wichtiger. Das taiwanesische Unternehmen Megawin Technology bietet zahlreiche Mikrocontroller mit dem schnellen 8051-Kern, einer Vielzahl von Peripherieschaltungen und Schaltungen mit Cortex-M0- und Cortex-M3-Kernen an, die mit den Lösungen anderer Hersteller kompatibel sind und sich häufig durch bessere Parameter auszeichnen und zu günstigeren Preisen erhältlich sind.

Das taiwanesische Unternehmen Megawin Technology wurde 1999 von einer Gruppe von Spezialisten für die Entwicklung und den Vertrieb von integrierten Schaltungen gegründet. Dank kontinuierlicher Entwicklungsarbeit wird ihr Angebot an Mikrocontrollern ständig erweitert. Vor kurzem wurde das Angebot um den Schaltkreis MGEQ1C064AD48 erweitert, der die strengen Herstellungsanforderungen erfüllt und die Qualifikation AEC-Q100 (Grade 2) erhalten hat. Im Folgenden stellen wir die interessantesten Schaltungen von Megawin Technology vor, die für verschiedene Anwendungen bestimmt sind.

Die Serie MG32F02 (Cortex-M0)

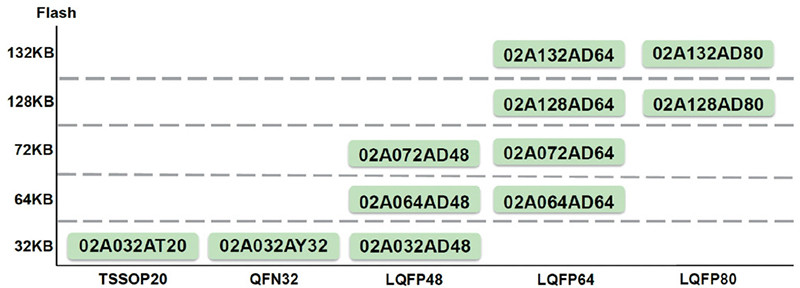

Die Schaltungen basieren auf dem ARM Cortex-M0-Kern und zeichnen sich durch eine hervorragende Störfestigkeit aus. Sie enthalten komplexe PWM-Generatoren mit Perioden- und Totzeitsteuerung, schnelle I/O-Module und schnelle Komparatoren (ACMP), die in komplexen elektrotechnischen Steuerungssystemen mit vielen schnellen Peripheriegeräten wie UART, SPI, I²C und CRC eingesetzt werden können. Sie ermöglichen eine flexible Auswahl an alternativen Pinout-Funktionen. Sie sind auch mit einem externen Speicherbus (EMB) ausgestattet, der Schnittstellen für LCD-TFT-Displays unterstützt, die in kleinen und mittleren Panels in Automobil-, Industrie- und medizinischen Anwendungen eingesetzt werden können. Die maximale Frequenz der Schaltkreise beträgt 48MHz, sie akzeptieren eine Betriebsspannung von 1,8V~5,5V, sind mit einer SWD-Debugging-Schnittstelle ausgestattet und die Kapazität von Flash-Speicher und SRAM kann bis zu 132kB (Flash) und 16kB (SRAM) betragen. Eine Zusammenfassung der Modelle ist in Abbildung 1 dargestellt, und die grundlegenden Parameter der ausgewählten Versionen sind in Tabelle 1 zusammengefasst. Es gibt auch Versionen, die mit einer USB 2.0-Schnittstelle ausgestattet sind, die mit einer Geschwindigkeit von 12 Mb/s arbeitet und der Spezifikation USB v.1.1/2.0 entspricht. Es handelt sich um die Schaltungen USB Line - MG32F03U064 und MG32F03U064. Eine weitere Version der Schaltungen aus dieser Familie ist die Value Line, nämlich das Modell MG32F03V032, das in kleinen TSSOP20- und QFN32-Gehäusen erhältlich ist. Ausführliche Informationen über die Familie der Schaltkreise mit Cortex-M0-Kern finden Sie unter: http://www.megawin.com.tw/en-global/product/index/Cortex_M0.

Die MG32F10x (Cortex-M3) Serie

Schaltungen, die auf dem ARM Cortex-M3-Kern basieren, zeichnen sich durch hohe Geschwindigkeit und hervorragende Rechenleistung aus. Die volle Leistungsfähigkeit von Schaltungen mit diesem Kern wird jedoch erst durch die Zusammenarbeit mit den schnellen Flash-Speichern erreicht. Der Flash-Speicher in Megawin-Schaltungen unterstützt den schnellen Zugriff auf den Cache-Speicher, wodurch die Leselatenz deutlich reduziert wird. Die Mikrocontroller der Serie MG32F10x sind für solche Anwendungen bestimmt wie: Steuerung verschiedener Arten von Robotern und Drohnen, POS-Maschinen und andere Lösungen, die hocheffiziente MCUs erfordern. Die maximale Frequenz der Schaltungen beträgt 96MHz, die Betriebsspannung liegt im Bereich von 2V~3,6V, die Speicherkapazität von Flash und SRAM reicht von 96kB bis 256kB (Flash) und 28kB bis 36kB (SRAM) in verschiedenen Kombinationen. Weitere wichtige Merkmale und Parameter sind:

• 64-Byte-Cache-Speicher für die Verwaltung von Anweisungen und Datenbus,
• Einzelzyklus-Multiplikation und Hardware-Divisionseinheit,
• POR (Power-on-Reset), PDR (Power-down-Reset) und PVD (programmierbarer Spannungsdetektor),
• interne Oszillatoren RC 8 MHz, RC 48 MHz, RC 32 kHz,
• 32-kHz-Oszillator für RTC mit Kalibrierungsmöglichkeit,
• geringer Stromverbrauch: Betriebsmodus - ca. 105μA/MHz; Stoppmodus - ca. 18,5 μA; Standby-Modus - ca. 4,5 μA; RTC - ca. 1,1 μA (alle Werte bei einer Betriebsspannung von 3,3 V),
• LED-Treiber - Möglichkeit zur direkten Versorgung von 56 LED-Dioden.
• SWD-Debugging-Schnittstelle,
• 7 Timer-Counter-Schaltungen,
• bis zu 11 Kommunikationsschnittstellen,
• USB 2.0 Schnittstelle mit voller Geschwindigkeit,
• DMA-Steuerung,
• CRC-Berechnungseinheit,
• 96-bit eindeutige Kennung,
• RNG-Block - Zufallszahlengenerator.

Im Angebot von Megawin sind Schaltungen verfügbar, die mit den STM-Bauteilen in Bezug auf Gehäuse und Anschlussplan kompatibel sind. Diese Schaltungen sind unter anderem: MG32F103C9T6, MG32F103CBT6, Ausführliche Informationen über die Familie der Schaltungen mit dem Cortex-M3-Kern finden Sie unter: http://www.megawin.com.tw/en-global/product/index/Cortex_M3

Zusammenfassung

Das Angebot von Megawin umfasst auch viele Mikrocontroller, die mit dem 8051 kompatibel sind - dies sind die Schaltungen der Serie MG82F (Abbildung 2), die mit vielen schnellen Peripheriebausteinen ausgestattet sind. Die Serien MPC89L/E51/52/53/54/58/515 sind kompatibel mit dem Atmel AT89, und die Serien MG87FL/E2051/4051 sind vollständig kompatibel mit dem Atmel AT89S/C2051/4051.

Eine weitere Serie sind die MG84F-Schaltungen - Lösungen, die auf dem 8051 basieren und mit einer USB-Schnittstelle ausgestattet sind. Darüber hinaus hat sich der Hersteller auch um Werkzeuge (Abbildung 3) und Software gekümmert. Der autorisierte Megawin-Vertrieb in Polen ist Micros - https://www.micros.com.pl/mikrokontrolery-i-pamieci/ mikrokontrolerymegawin/.
