Temperatursensoren kompatibel mit DS18B20
Die komplizierte Situation auf dem Markt für elektronische Bauteile hat zu längeren Lieferzeiten und einem starken Anstieg der Preise vieler wichtiger Bauteile geführt. Die Aufrechterhaltung der Produktionskontinuität war für Hersteller oft eine große Herausforderung. Um dieser schwierigen Situation entgegenzutreten, schauen wir immer mutiger und aufmerksamer auf neue Hersteller, die qualitativ stabile, preisgünstigere Alternativen zu Markenprodukten anbieten.
Kompatibel mit 18B20

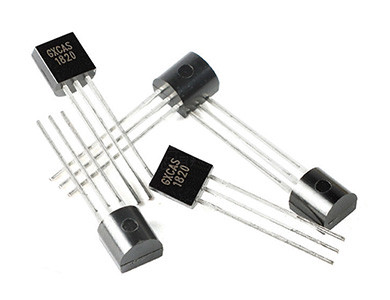

Das Angebot von Micros wurde um Sensoren erweitert, die mit DS18B20 kompatibel sind und die Bezeichnung GX18B20 tragen. Der Hersteller - das Unternehmen GXCAS Technology - ist hauptsächlich auf Temperatursensoren spezialisiert und hat ein Angebot entwickelt, das sogar reicher ist als das des bekannten Maxim. Neben Sensoren in bereits bekannten Gehäusen (Abbildung 1):
• GX18B20 - Gehäuse TO92, Genauigkeit ±0,4°C,
• GX18B20Z - Gehäuse SOP08, Genauigkeit ±0,5°C,
• GX18B20U - Gehäuse uSOP08, Genauigkeit ±0,5°C,
stehen auch Versionen von Sensoren zur Verfügung, mit denen der amerikanische Hersteller nicht prahlen kann, nämlich:

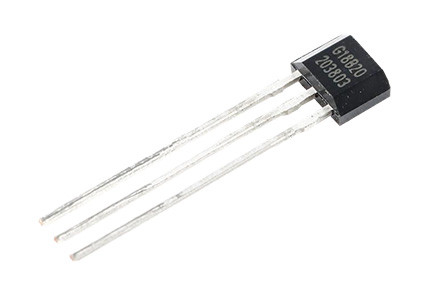

• GX18B20S - Sensor im TO92-Gehäuse, also mit einem kleineren Gehäuse als beim Standard-TO92-2-Gehäuse, genauer gesagt mit den Abmessungen 4,1×3,18×1,57 mm (Abbildung 1), der eine Genauigkeit von ±0,4°C bietet,
• GX18B20W - Sensor im TO92-Gehäuse mit zwei Anschlüssen, mit einer Genauigkeit von ±0,4°C,
• GX18B20H - Sensor mit erhöhter Genauigkeit von ±0,1°C im klassischen TO92-Gehäuse.

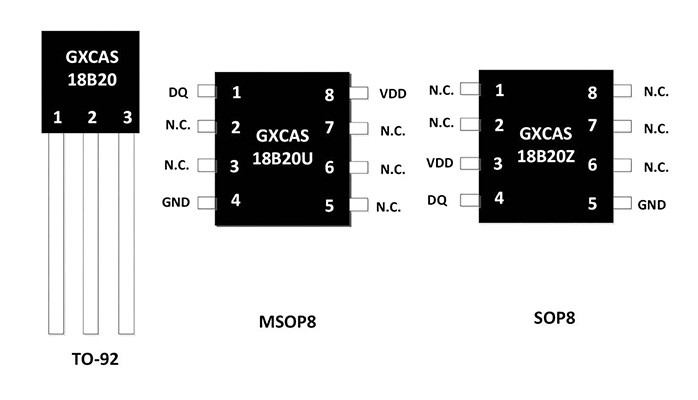

Abbildung 1. Klassische Gehäuse der Temperatursensoren der GX1820-Serie
Alle Sensoren arbeiten mit Spannungen im Bereich von 2,5...5,5 V. Der Temperaturmessbereich beträgt -55...125°C, und die deklarierte Messgenauigkeit ist im Temperaturbereich -10...70°C garantiert. Die Standardkonversionszeit beträgt 750 ms, also genauso lange wie bei DS18B20.
Kompatibel mit GX1820

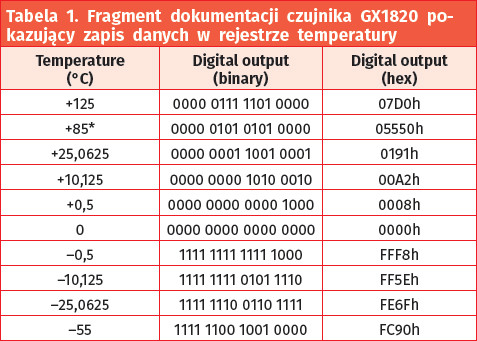

Es ist zu beachten, dass GX1820-Sensoren aufgrund ihrer höheren Messauflösung (12 Bit statt 9 Bit) nicht mit DS1820/DS18S20 kompatibel sind. Das Datenformat im Temperaturregister wird in Tabelle 1 gezeigt und ist mit DS18B20 kompatibel. Es ist erwähnenswert, dass der Hersteller auch einige spezielle Versionen entwickelt hat:
• GX1822, GX1822S - Sensor mit reduzierter Konversionszeit von 300 ms,
• GX1831, GX1831WS - Sensor mit extrem kurzer Konversionszeit von 1,5 ms,
• GX20MH01 - Messauflösung auf 14 Bit erhöht (normalerweise 12 Bit) und erhöhte Genauigkeit von ±0,1°C im Bereich von 0...50°C,
• GX30H05 - erweiterter Messbereich von -60°C bis 200°C.

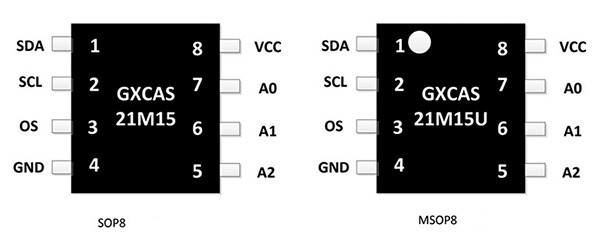

Abbildung 2. Schaltung GX21M15, ein Ersatz für bekannte Schaltungen TMP75/LM75
Nicht nur 18B20
GXCAS Technology bietet auch Ersatzprodukte für andere Produkte an:
• GX2431 ersetzt DS2431 von Maxim. Dies ist ein EEPROM-Speicher mit 1-Wire-Schnittstelle und einer Kapazität von 128 Byte,
• GX21M15 ist ein Ersatz für bekannte Schaltungen TMP75/LM75. Dies ist ein Temperatursensor mit I²C-Schnittstelle, der auch als Thermostat fungieren kann. Erhältlich ist er in 8-poligen SMD-Gehäusen - Abbildung 2. Ebenfalls erwähnenswert sind Ersatzsensoren von SENSIRION:

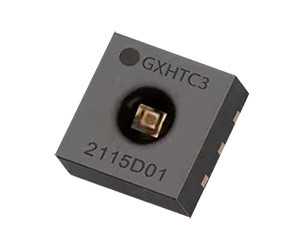

• GXHTC3 (Abbildung 2) ist ein Äquivalent des SHTC3-Chips - ein präziser Feuchtigkeitssensor für den Bereich 0...100% RH und Temperatur für den Bereich -40...125°C. Die Feuchtigkeitsmessgenauigkeit beträgt ±2% in einem großen Teil des Messbereichs, während die Temperatur mit einer Genauigkeit von 0,2°C im Bereich von ca. 0°C bis 60°C gemessen wird. Detaillierte Spezifikationen finden Sie in der Chip-Dokumentation: https://bit.ly/41DiXvV.
• GXHT30 (Abbildung 3) ist ein Äquivalent des SHT30-Chips - ebenfalls ein präziser Temperatur- und Feuchtigkeitssensor. Die vollständige Chip-Dokumentation finden Sie hier: https://bit.ly/3V3KMuS.
|
