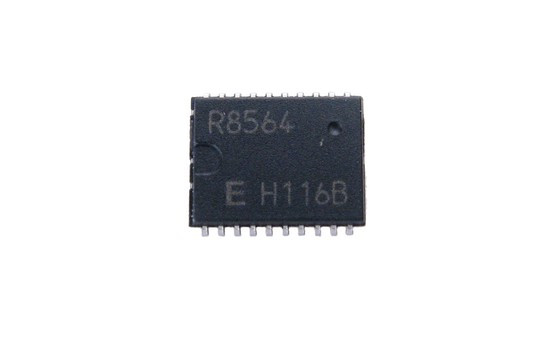

RTC-8564JEB
| Versorgungsspannungsbereich: | 1,8V~5,5V |
| Hersteller: | Seiko Epson Corporation |
| RAM-Speicher: | 0B |
| Gehäuse: | VSOJ20 |
| Schnittstelle: | I2C |
| Frequenz: | 400kHz |
| Zeitformat: | HH:MM:SS |
| Versorgungsspannungsbereich: | 1,8V~5,5V |
| Hersteller: | Seiko Epson Corporation |
| RAM-Speicher: | 0B |
| Gehäuse: | VSOJ20 |
| Schnittstelle: | I2C |
| Frequenz: | 400kHz |
| Zeitformat: | HH:MM:SS |
| Betriebstemperatur (Bereich): | -40°C ~ 85°C |
| Datumsformat: | YY-MM-DD-dd |
| Integrierten Schaltkreises-Typ: | Układ RTC |
Wybrane właściwości:
- funkcje: zegar/kalendarz, timer, alarm;
- szeregowe wejście/wyjście: magistrala I²C™;
- dokładność częstotliwoci oscylatora: ±23 ppm (3V, 25°C);
- napięcie zasilania:
magistrala: 1.8÷5.5 V;
zegar: 1.0÷5.5 V;
- temperatura pracy: -40÷85°C;
- pobór prądu: 275nA dla VDD = 3.0 V;
- dostępny w obudowie: VSOJ20.
Schemat blokowy:
- dwukierunkowy, dwuprzewodowy (zegar/dane), szeregowy, synchroniczny interfejs I²C™ (400kHz max.);
- jednostka sterująca Control Logic;
- wbudowany oscylator 32.768 kHz;
- dzielnik częstotliwości;
- układ resetu po włączeniu zasilania;
- rejestr adresu - zawartość zwiększana automatycznie o 1 bajt po każdym zapisie/odczycie danych;
- detektor spadku napięcia zasilania (VLOW = 0.9 V);
- Output Control - wyjcie sygnału zegarowego o wybieranej programowo częstotliwoci: 32768, 1024, 32 lub 1 Hz;
Rejestry układu:
- rejestry sterujące / stanu: Control 1, Control 2;
- rejestry liczników dla zegara: Seconds, Minutes, Hours, Days, Weekdays, Month/Century, Years;
- rejestry alarmu: Minutes Alarm, Hour Alarm, Day Alarm, Weekday Alarm;
- CLKOUT frequency – wybór częstotliwości sygnału na wyjściu CLKOUT;
- Timer Control – rejestr sterujący pracą timera;
- Timer – wartość początkowa dla timera;
