Symbol
|
Opis
|
Skład automatów |
|
AD TS-41-2
|
AUTOMATY ZMIERZCHOWE:
AD TS-41-2,
AD TS-41-3,
AD TS-41-3-3,
AD TS-41-3-4,
AD TS-41-4
przeznaczone są do samoczynnego załączenia odbiornika z chwilą zapadnięcia zmierzchu i wyłączenia go o świcie lub odwrotnie (styki NO,NC).
Odbiornikami mogą być:
- oświetlenie zewnętrzne budynków,
- oświetlenie ulic,
- oświetlenie wystaw,
- witryn, reklam,
- sterowniki w systemach zamykania i otwierania rolet, żaluzji okiennych,
- oraz inne odbiorniki załączane o zachodzie i wyłączane o wschodzie słońca, lub odwrotnie.
|

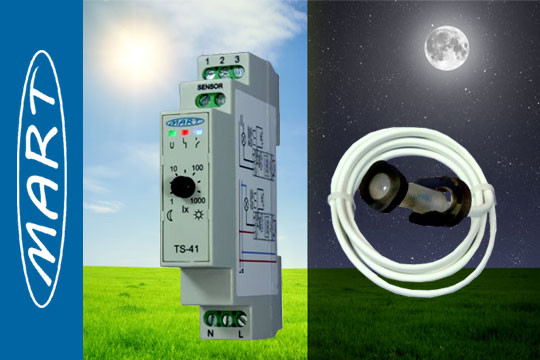

AD TS-41-2:
- STEROWNIK TS-41
- CZUJNIK ZEWNĘTRZNY - przeznaczony do montażu w obudowie skrzynki rozdzielczej.
- CZUJNIK ZEWNĘTRZNY (IP65) - o średnicy 9.9 mm i długości 35 mm, z nakrętką do szybkiego montażu, wykonany z poliwęglanu z przewodem o długości 1m ( można przedłużyć przewód do 100m).
CZUJNIK posiada charakterystykę zbliżoną do charakterystyki ludzkiego oka.
|
|
AD TS-41-3
|
AD TS-41-3
- STEROWNIK TS-41 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa mocowana do ściany za pomocą dwóch wkrętów z dławicą PG9 do wprowadzenia przewodu. Przewód przyłączeniowy nie dłuższy niż 100m.
CZUJNIK posiada charakterystykê zbliżoną do charakterystyki ludzkiego oka.
|
|
AD TS-41-3-3
|
AD TS-41-3-3
- STEROWNIK TS-41 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa mocowana do ściany za pomocą dwóch wkrętów z dławicą PG9 do wprowadzenia przewodu. Przewód przyłączeniowy nie dłuższy niż 100m.
CZUJNIK posiada charakterystykę zbliżoną do charakterystyki ludzkiego oka.
|
|
AD TS-41-3-4
|
AD TS-41-3-4
- STEROWNIK TS-41 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa mocowana do ściany za pomocą dwóch wkrętów z dławicą PG9 do wprowadzenia przewodu. Przewód przyłączeniowy nie dłuższy niż 100m.
CZUJNIK posiada charakterystykę zbliżoną do charakterystyki ludzkiego oka.
|
|
AD TS-41-4
|
AD TS-41-4
- STEROWNIK TS-41 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa z przepustem gumowym 5 mm na tylnej ścianie, mocowana w pionie za pomocą dwóch wkrętów. Przewód przyłączeniowy nie dłuższy niż 100m (2x0,5mm2 ).
CZUJNIK posiada charakterystykê zbliżoną do charakterystyki ludzkiego oka.
|
|
AD TS-42-2
|
AUTOMATY ZMIERZCHOWE
przeznaczone są do samoczynnego załączenia odbiornika z chwilą zapadnięcia zmierzchu i wyłączenia go o świcie, lub odwrotnie (styki NO, NC).
Dwa niezależne pokrętła ustawienia progów załączenia i wyłączenia pozwalają na optymalny sposób sterowania oświetleniem. Niezależna regulacja progów zadziałania koryguje usytuowanie czujnika (północ, południe, wschód, zachód) oraz eliminuje histerezę, która występuje w automatach standardowych.
Histereza powoduje, że wyłączenie oświetlenia rano następuje przy poziomie natężenia oświetlenia wyższym (2÷3 razy) niż nastawiony poziom natężenia oświetlenia, przy którym nastąpiło załączenie oświetlenia. Powoduje to niekorzystne wydłużenie czasu działania oświetlenia rano, co skutkuje zwiększonym zużyciem energii elektrycznej.
Zbyt mała histereza natomiast powoduje, że w pochmurne dni lampa może włączać się i wyłączać wraz z ze zmiennymi warunkami atmosferycznymi, co nie jest wskazane, a czasem wręcz niedopuszczalne dla niektórych lamp.
Czujnik pomiaru natężenia oświetlenia ma widmo zbliżone do widma ludzkiego oka, a regulacje progów zadziałania mają charakterystyki logarytmiczne - też zbliżone do charakterystyki ludzkiego oka.
|
AD TS-42-2
- STEROWNIK TS-42 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - o średnicy 9.9 mm i długości 35 mm, z nakrętką do szybkiego montażu, wykonany z poliwęglanu z przewodem o długości 1m (przewód można przedłużać do 100m).
|
|
AD TS-42-3
|
AD TS-42-3
- STEROWNIK TS-42 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm),
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa mocowana do ściany za pomocą dwóch wkrętów z dławicą PG9 do wprowadzenia przewodu. Przewód przyłączeniowy nie dłuższy niż 100m.
|
|
AD TS-42-4
|
AD TS-42-4
- STEROWNIK TS-42 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa z przepustem gumowym 5 mm na tylnej ścianie mocowana w pionie za pomocą dwóch wkrętów. Przewód przyłączeniowy nie dłuższy niż 100m (2x0,5mm )
|
|
AD TS-43-2
|
AUTOMATY ZMIERZCHOWE:
AD TS-43-2,
TS-43-3,
TS-43-4,
przeznaczone są do samoczynnego załączenia odbiornika z chwilą zapadnięcia zmierzchu i wyłączenia w astronomicznym środku nocy środek między zachodem a wschodem słońca.
Moment wyłączenia można regulować ±2h od środka nocy. AUTOMAT posiada styki NO, NC, więc może realizować też funkcję odwrotną.
AUTOMATY ZMIERZCHOWE przeznaczone są do sterowania oświetleniem: reklam, witryn i wszędzie tam gdzie można wyłączyć oświetlenie w środku nocy, oszczędzając energię elektryczną.
Czujnik pomiaru natężenia oświetlenia ma widmo zbliżone do widma ludzkiego oka, a regulacja progu załączenia ma charakterystykę logarytmiczną - też zbliżoną do charakterystyki ludzkiego oka.
Wyłączenie w astronomicznym środku nocy z możliwością regulacji ±2h posiada dodatkową zaletę, że w słoneczne (bezchmurne) dni wyłączenie lampy następuje później, a w pochmurne odpowiednio wcześniej.
Biorąc pod uwagę zwiększoną aktywność ludzi w dni słoneczne, jest to zjawisko korzystne.
|
AD TS-43-2
- STEROWNIK TS-43 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm)
- CZUJNIK ZEWNĘTRZNY (IP65) - o średnicy 9.9 mm i długości 35 mm, z nakrętką do szybkiego montażu, wykonany z poliwęglanu z przewodem o długości 1m (przewód można przedłużać do 100m)
|
|
AD TS-43-3
|
AD TS-43-3
- STEROWNIK TS-43 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm),
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa mocowana do ściany za pomocą dwóch wkrętów z dławic PG9 do wprowadzenia przewodu. Przewód przyłączeniowy nie dłuższy niż 100m
|
|
AD TS-43-4
|
AD TS-43-4
- STEROWNIK TS-43 - montowany w skrzynce rozdzielczej na szynie 35 mm (jeden moduł 18 mm),
- CZUJNIK ZEWNĘTRZNY (IP65) - puszka natynkowa z przepustem gumowym 5 mm na tylnej ścianie, mocowana w pionie za pomocą dwóch wkrętów. Przewód przyłączeniowy nie dłuższy niż 100m (2x0,5mm ).
CZUJNIK posiada charakterystykę zbliżoną do charakterystyki ludzkiego oka.
|
