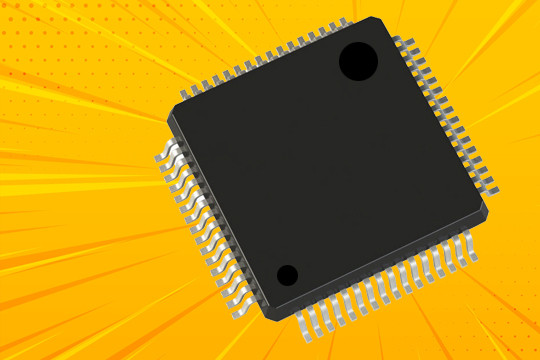

GD32F103RCT6 – Mikrokontroler ARM Cortex-M3 od GigaDevice

GD32F103RCT6 to 32-bitowy mikrokontroler firmy GigaDevice oparty na rdzeniu ARM Cortex-M3, charakteryzujący się wysoką wydajnością, bogatym zestawem peryferiów oraz kompatybilnością ze znanym STM32F103 od STMicroelectronics. Dzięki wyższemu taktowaniu (108 MHz zamiast 72 MHz), większej ilości pamięci RAM i konkurencyjnej cenie, jest popularnym wyborem w systemach wbudowanych.

Najważniejsze cechy:

1. Procesor i wydajność – ARM Cortex-M3, do 108 MHz.
2. Pamięć – 256 KB Flash, 48 KB RAM .
3. Interfejsy – UART/USART; SPI; TWI; CAN; USB.
4. Timer i PWM – 16-bitowe Timery, zaawansowane (np. sterowanie BLDC), watchdog.
5. Przetwarzanie sygnałów – 12-bitowe ADC, DAC.
6. Zasilanie i parametry – 2.6V – 3.6V, tryby oszczędzania energii, temp. pracy -40°C do +85°C.
7. Obudowa – LQFP64, kompatybilność pinowa z STM32F103.

Zastosowania:

1. Automatyka przemysłowa i sterowanie procesami:

• Sterowniki PLC i moduły I/O.
• Systemy pomiarowe (przetwarzanie danych z czujników).
• Przemysłowe interfejsy komunikacyjne (Modbus, CAN, RS485, Ethernet przez SPI).

2. Robotyka i IoT:

• Sterowanie silnikami DC, krokowymi, BLDC (zaawansowane Timery i PWM).
• Inteligentne czujniki IoT z komunikacją przez Wi-Fi, LoRa, Zigbee.
• Bramy komunikacyjne (konwersja USB-SPI, UART-Bluetooth, USB-CAN).

3. Systemy komunikacyjne:

• Mostki protokołów (np. konwerter USB na CAN, UART na Wi-Fi).
• Urządzenia z USB (klawiatury, myszy, joysticki, MIDI).
• Systemy LoRaWAN, GSM, Zigbee.

4. Motoryzacja i transport:

• Diagnostyka CAN (monitoring sieci w pojazdach).
• Rejestratory danych dla pojazdów (czarne skrzynki).
• Inteligentne sterowanie oświetleniem LED w pojazdach.

5. Elektronika użytkowa i urządzenia interaktywne:

• Panele dotykowe, wyświetlacze LCD TFT (SPI, I2C).
• Systemy audio (I2S do przesyłu dźwięku, przetwarzanie sygnału).
• Inteligentne sterowanie oświetleniem LED (PWM + ADC).

6. Systemy oszczędzania energii i pomiary:

• Inteligentne liczniki energii.
• Systemy zarządzania bateriami (BMS).
• Zegary i systemy synchronizacji RTC.
