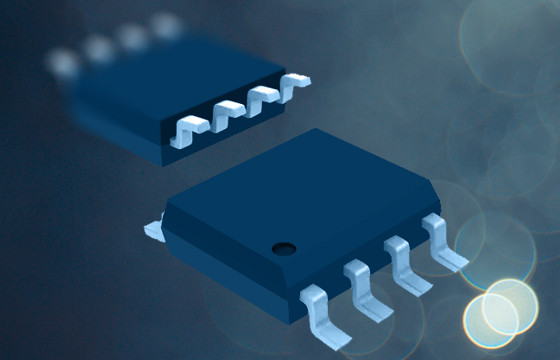

L4949EDTR-E: Niezawodny liniowy regulator napięcia z funkcją resetu dla aplikacji motoryzacyjnych i przemysłowych

L4949EDTR-E to liniowy stabilizator napięcia dodatniego produkowany przez firmę STMicroelectronics. Jest zaprojektowany głównie do zastosowań motoryzacyjnych oraz przemysłowych, gdzie stabilne napięcie wyjściowe jest kluczowe, a dodatkowo wymagana jest funkcja resetu. Układ ten dostarcza napięcie wyjściowe o wartości 5V przy maksymalnym prądzie 0,1A. Posiada kilka ważnych cech, które sprawiają, że jest popularnym wyborem w wielu projektach elektronicznych.

Kluczowe cechy L4949EDTR-E:

1. Napięcie wyjściowe:

• Napięcie wyjściowe wynosi 5V ±1%.

2. Zakres napięcia wejściowego:

• Może pracować z napięciem wejściowym w zakresie od 5V do 28V, co sprawia, że jest wszechstronny w aplikacjach zasilających.

3. Maksymalny prąd wyjściowy:

• Może dostarczać do 100 mA, co jest wystarczające do wielu niskoprądowych aplikacji.

3. Niski spadek napięcia:

• Charakteryzuje się spadkiem napięcia poniżej 0,5V, co pozwala na efektywne działanie nawet przy minimalnych różnicach napięcia.

4. Zakres temperatur pracy:

• -40°C do +125°C, jest on przystosowany do trudnych warunków, typowych dla aplikacji motoryzacyjnych i przemysłowych.

5. Niski pobór prądu w stanie spoczynku:

• Układ zużywa bardzo mało energii, co jest istotne w systemach zasilanych bateryjnie, gdy urządzenie jest w stanie nieaktywnym.

7. Zabezpieczenia:

• Zabezpieczenie termiczne: Ochrona przed przegrzaniem, co zapewnia dłuższą żywotność układu.
• Zabezpieczenie przed zwarciem: Chroni zarówno regulator, jak i podłączone urządzenia przed uszkodzeniem.
• Reset zasilania: Układ ma możliwość opóźnienia impulsu resetu za pomocą zewnętrznego kondensatora, co umożliwia lepsze zarządzanie rozruchem systemu.
• Odporność na skoki napięcia: Może znieść napięcia chwilowe do 40V, co jest kluczowe w aplikacjach motoryzacyjnych, gdzie napięcia mogą ulegać nagłym zmianom.

Zastosowania:

• Motoryzacja: Zasilanie układów mikroprocesorowych i systemów monitorowania.
• Przemysł: Stabilizowane źródło zasilania dla różnorodnych czujników i urządzeń sterujących.
• Elektronika użytkowa: Stabilizacja napięcia dla układów cyfrowych i analogowych, takich jak systemy wbudowane, układy sterowania i inne niskoprądowe aplikacje.
