MRFC522 JSMICRO SEMICONDUCTOR - tańsza alternatywa dla układu NXP

MFRC522 firmy JSMICRO SEMICONDUCTOR stanowi odpowiednik układu NXP o tym samym oznaczeniu.

Jest to układ czytnika RFID (Radio-Frequency Identification) pracującego na częstotliwości 13,56 MHz obsługujący protokoły ISO/IEC 14443A oraz ISO/IEC 14443B. Może odczytywać dane z karty RFID z odległości do 7 cm. Charakteryzuje sie wysokim stopniem integracji technicznej.
Wyposażony jest w tryb niskiego poboru mocy (włączany sprzętowo lub programowo) oraz w tryb wykrywania kart o niskim poborze mocy (LPCD)
Komunikacja z układem odbywa się przy pomocy interfejsu SPI, I2C lub UART. Wewnętrzny 64-bajtowy bufor FIFO zapewnia szybką i efektywną transmisję danych, natomiast niezawodność przesyłu zapewnia wbudowany mechanizm CRC.
Do podłączenia zewnętrznej anteny wymagana jest niewielka ilość komponentów zewnętrznych.

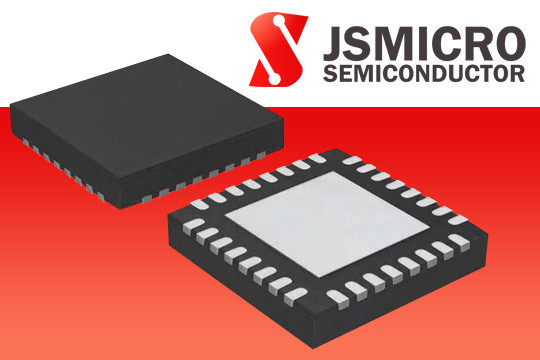

Układ zasilany jest napięciem od 2,5V do 5V i zamykany w obudowie VQFN32 (5 x 5mm).

MFRC522 JSMICRO może znaleźć zastosowanie w wielu obszarach takich jak systemy kontroli dostępu autoryzacji osób za pomocą kart RFID, breloków lub innych nośników , płatności zbliżeniowe, transport publiczny, sprzęt przenośny itd.

Cechy i zalety:

• Buforowane sterowniki wyjściowe do podłączenia anteny z minimalną liczbą elementów zewnętrznych
• Wysoce zintegrowane obwody analogowe do demodulacji i dekodowania odpowiedzi
• Obsługa interfejsów hosta:
  • SPI do 10 Mbit/s
  • I²C-bus do 400 kBd w trybie Fast, do 3400 kBd w trybie High-speed
  • RS232 Serial UART do 1228,8 kBd, z poziomami napięcia zależnymi od pinu napięcia zasilania
• Typowa odległość robocza w trybie odczytu do 70 mm w zależności od rozmiaru anteny i strojenia
• Elastyczne tryby przerwań
• Bufor FIFO obsługuje wysyłanie i odbieranie 64 bajtów
• Programowalny zegar
• Twardy reset z funkcją niskiego poboru mocy
• Wyłączanie przez tryb programowy
• Wewnętrzny oscylator do podłączenia kwarcu 27,12 MHz
• Koprocesor CRC
• Zasilanie od 2,5 V do 3,3 V
• Programowalne piny I/O

Firma JSMICRO SEMICONDUCTOR oferuje szeroką gamę produktów - odpowiedników znanych producentów - od prostych elementów dyskretnych do bardziej zaawansowanych układów scalonych.
