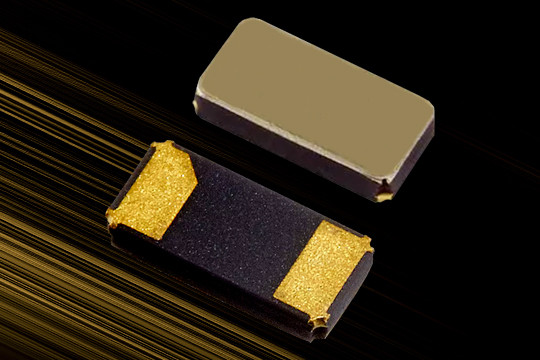

Rezonator kwarcowy RT3215-32.768-7-TR: Kluczowy element dla stabilnych zegarów RTC i aplikacji IoT

Rezonator kwarcowy RT3215-32.768-7-TR firmy Raltron jest powszechnie stosowany w układach wymagających precyzyjnego odmierzania czasu. Jego parametry sprawiają, że jest doskonałym wyborem dla aplikacji takich jak zegarki, moduły RTC czy urządzenia IoT.

1. Podstawowe informacje:

• Producent: Raltron
• Model: RT3215-32.768-7-TR
• Typ rezonatora: Kwarcowy
• Częstotliwość nominalna: 32,768 kHz — standardowa częstotliwość dla rezonatorów zegarkowych, umożliwiająca łatwe dzielenie sygnału w obwodach cyfrowych (np. w zegarkach cyfrowych odpowiada za odmierzanie jednej sekundy).

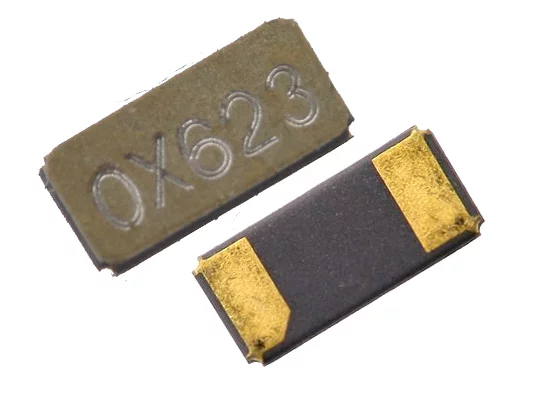

• Obudowa: SMD 3215 (powierzchniowa), co oznacza wymiary 3,2 mm × 1,5 mm.
• Typ pakowania: TR (tape & reel), dostosowane do automatycznego montażu SMT (Surface Mount Technology).

2. Charakterystyka elektryczna:

• Tolerancja częstotliwości (25^oC): ±20 ppm (parts per million), co odpowiada odchyleniu rzędu 0,0002% — jest to kluczowy parametr, który wskazuje na precyzję rezonatora.
• Obciążenie pojemnościowe (Load Capacitance, CL): 7 pF — określa wartość pojemności, z którą rezonator musi współpracować w obwodzie oscylatora, aby osiągnąć swoją nominalną częstotliwość.
• Rezystancja szeregowa (ESR, Equivalent Series Resistance): Do 70 kΩ — wartość ESR wpływa na stabilność oscylatora oraz zużycie energii w układach niskomocowych.
• Zakres temperatur pracy: -40°C do +85°C — umożliwia pracę w szerokim zakresie warunków środowiskowych, co czyni rezonator odpowiednim do aplikacji przemysłowych i konsumenckich.

3. Zalety rezonatora RT3215-32.768-7-TR:

• Kompaktowy rozmiar: Jest on mały i łatwy do zintegrowania nawet w miniaturowych urządzeniach.
• Niski pobór mocy: Rezonatory o częstotliwości 32,768 kHz charakteryzują się bardzo niskim poborem energii, co jest istotne w aplikacjach bateryjnych (np. w urządzeniach IoT).
• Stabilność temperaturowa: Dzięki zastosowaniu odpowiedniego kwarcu, rezonator ten wykazuje wysoką stabilność w szerokim zakresie temperatur, minimalizując dryft częstotliwości.
• Zgodność z normami: Spełnia standardy przemysłowe, co oznacza, że można go stosować w szerokiej gamie urządzeń, w tym w sprzęcie medycznym, motoryzacyjnym i telekomunikacyjnym.

4. Zastosowanie w obwodach RTC (Real-Time Clock):

Rezonatory kwarcowe o częstotliwości 32,768 kHz są powszechnie stosowane w modułach RTC, które dostarczają precyzyjnych sygnałów zegarowych do mikroprocesorów. Przykłady takich aplikacji to:

• Zegarki cyfrowe i analogowe: Zapewniają dokładne odmierzanie sekund i synchronizację.
• Mikrokontrolery: Moduły RTC wykorzystują sygnał 32,768 kHz do zachowania dokładnego czasu nawet podczas pracy bateryjnej (w trybie uśpienia).
• Urządzenia medyczne i IoT: Dzięki niskiej mocy, ten rezonator może być wykorzystywany w urządzeniach zasilanych bateryjnie, takich jak glukometry czy trackery fitness.
