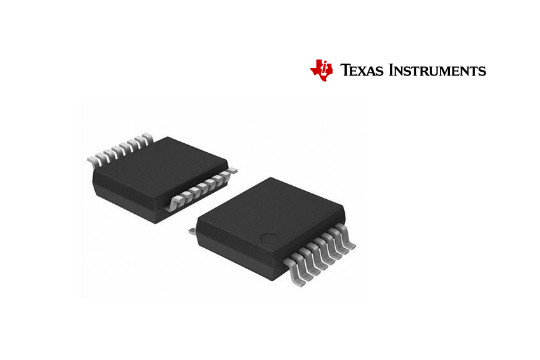

Układ scalony ISO1500DBQ od Texas Instruments

2020-05-26

Oferta Microsa została rozszerzona o układ scalony ISO1500DBQ  firmy Texas Instruments.

Jest to układ interfejsowy RS-422/RS-485 z systemem łączności half duplex, zamykany w obudowie SSOP-16 o wymiarach 4,9 x 3,9 mm. Zgodnie ze standardem UL 1577 zapewnia on izolację galwaniczną do 3 kV rms (1 min.) oraz szybkość transmisji do 1 Mbps, pomiędzy szyną komunikacyjną, a interfejsem logicznym. Wyjście odbiornika zawiera zabezpieczenie przed zwarciem i rozwarciem.

Zaletami ISO1500DBQ są niewielkie rozmiary, które znacznie zmniejszają wymaganą przestrzeń na płytce drukowanej. Ponadto urządzenie posiada daleki zasięg komunikacji oraz zapewnia separację galwaniczną pętli pomiędzy obwodem pierwotnym i wtórnym, która pozwala na pracę w szerokim zakresie napięć sumacyjnych. ISO1500DBQ jest  także odporny na impulsy przepięciowe o szybkości narastania do co najmniej 100 kV/µs.
Pracuje w zakresie temperatur od -40°C do +125°C. Napięcie zasilania wynosi od 1,71V do 5,5V.
