Układy optyczne Broadcom w ofercie Micros

Bogata oferta układów scalonych w katalogu firmy Micros zawiera również transoptory produkowane przez Broadcom Limited, dawniej Avago Technologies. Oprócz klasycznych transoptorów, firma Broadcom produkuje również izolowane optycznie sterowniki IGBT, wzmacniacze oraz modulatory sigma-delta.

Transoptory

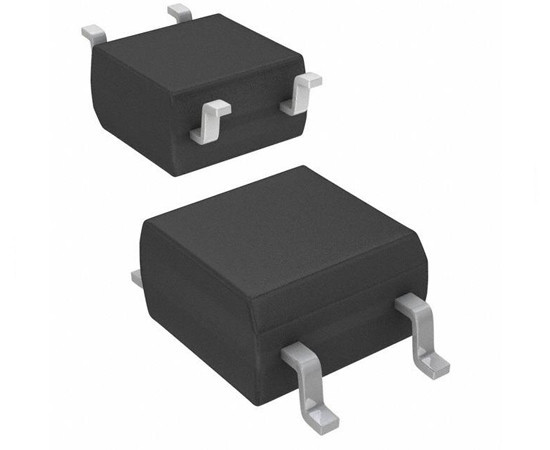

ACPL-217-56DE to jednokanałowy transoptor zawierający diodę emitującą światło sprzężoną z fototranzystorem. Układ dostępny jest w obudowie SO-4. Izolacja wytrzymuje napięcie nawet 3750 VRMS. Typowy czas odpowiedzi układu to 2 µs. Wzmocnienie prądowe transoptora (CTR) wynosi od 300% do 600%. Maksymalne dopuszczalne napięcie Vce wynosi 80 V, natomiast maksymalny średni prąd Ic – 50 mA.

ACPL-071L-000E to jednokanałowy transoptor CMOS specjalnie przystosowany do szybkiej transmisji cyfrowej przy niskim poborze mocy. Układ zbudowany jest z szybkiej diody LED oraz detektora CMOS, składającego się ze zintegrowanej fotodiody, szybkiego wzmacniacza transimpedancyjnego, oraz komparatora napięcia. Jest kompatybilny z napięciami logicznymi 3,3 V oraz 5 V. Dopuszczalna temperatura pracy wynosi -40…+105°C. Układ dostępny jest w obudowie SOIC-8.

Projektanci, którzy potrzebują większej ilości kanałów, znajdą w ofercie układy z serii ACPL-827. Są to dwukanałowe transoptory, zawierające dwie diody LED sprzężone optycznie z fototranzystorami. Izolacja wytrzymuje napięcie nawet 5000 VRMS. Maksymalne dopuszczalne napięcie Vce wynosi 70 V, natomiast maksymalny średni prąd Ic – 50 mA. W ofercie znajdują się układy ACPL-827-300E ze wzmocnieniem prądowym (CTR) z zakresu 50%…600% w obudowie SMD DIP-8.ACPL-827-30CE ma węższy zakres CTR: od 200% do 400% i również jest dostępny w obudowie SMD DIP-8. Natomiast ACPL-827-00CE również ma zakres CTR od 200% do 400%, ale jest dostępny w obudowie THT DIP-8.

Izolowane sterowniki IGBT

Oprócz klasycznych transoptorów, oferta Broadcom obejmuje również izolowane optycznie sterowniki IGBT. Jednym z nich jest układ ACPL-P302-000E, zawierający diodę LED sprzężoną z układem zawierającym stopień mocy. Maksymalny prąd wyjściowy wynosi 0,4 A. Układ charakteryzuje się szerokim zakresem napięć pracy – od 10 do 30 V. Zastosowanie drivera obejmuje m.in. sterowanie bramek IGBT oraz tranzystorów mocy MOSFET, a także silników bezszczotkowych.

ACPL-T350 to izolowany sterownik IGBT o maksymalnym wyjściowym prądzie szczytowym 2,5 A. Zakres napięcia pracy wynosi od 15 do 30 V. Układ zawiera wbudowane zabezpieczenie przeciw zbyt niskiemu napięciu. Izolacja jest w stanie wytrzymać napięcie 3750 V przez 1 minutę. ACPL-T350 jest przystosowany do sterowania tranzystorów IGBT 1200V/100A. W przypadku tranzystorów IGBT o wyższych parametrach znamionowych, układy ACPL-T350 mogą wysterować dodatkowy stopień mocy przed tranzystorem. Prąd wymagany do zasilania układu wynosi jedynie 4 mA. W ofercie dostępne są układy ACPL-T350-000E w obudowie THT DIP-8, a także ACPL-T350-360E w obudowie SMD. Drugi układ spełnia również wymagania IEC/EN/DIN EN 60747-5-5.

SterownikACPL-H342-000E ma maksymalny wyjściowy prąd szczytowy równy 2,5 A. Zakres napięcia wyjściowego wynosi od 15 do 30 V. Układ zawiera wbudowane zabezpieczenie przeciw zbyt niskiemu napięciu. Ma także wbudowany aktywny układ poziomujący Millera. Dostępny jest w obudowie SOP8.

Układ ACPL-333J-000E to zaawansowany sterownik o maksymalnym prądzie wyjściowym 2,5 A. Driver dysponuje takimi funkcjami jak zabezpieczenie przed zbyt niskim napięciem, miękkie wyłączanie IGBT, aktywny układ poziomujący Millera oraz automatyczny reset przy błędzie. Zakres napięcia pracy wynosi od 15 do 30 V. Dostępny jest w obudowie SOP16. Zastosowanie drivera obejmuje m.in. sterowanie bramek IGBT oraz tranzystorów mocy MOSFET, silników bezszczotkowych, a także zasilacze UPS.

Wzmacniacze izolowane

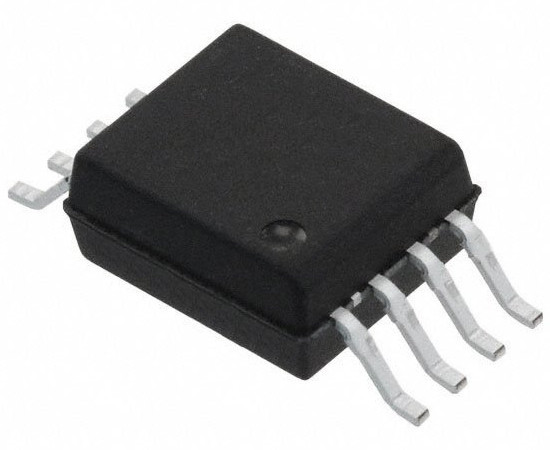

W ofercie Broadcom są również wzmacniacze izolowane, takie jak ACPL-C79A-000E. Został zaprojektowany do użycia w czujnikach prądu i napięcia w aplikacjach takich jak sterowanie silnikami i odnawialne źródła energii. Wzmacniacz ma 1% tolerancję wzmocnienia. Pracuje z zasilaniem 5 V i ma stosunek sygnału do szumu 62 dB. Pasmo wzmacniacza wynosi 200 kHz, natomiast czas odpowiedzi 1,6 µs. Dostępny jest w obudowie SSO-8.

Układ ACPL-798J-000E to izolowany optycznie modulator sigma-delta z interfejsem LVDS. Pracuje z zasilaniem 5 V. Zakres dynamiki układu wynosi 82 dB. Wejścia różnicowe mogą pracować z napięciem ±200 mV. Można je połączyć z rezystorem bocznikującym. Częstotliwość próbkowania może wynosić do 25 MHz. Układ może być stosowany do czujników prądu i napięcia, sterowania procesami produkcyjnymi, systemów akwizycji danych oraz w przetwornikach prądu.

Układy izolowane optycznie firmy Broadcom można znaleźć w ofercie firmy Micros.
