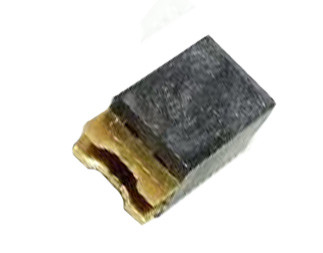

RBS070500
Symbol Micros:
CZ RBS070500
Obudowa: OQ-RBS07050x
Czujnik wychylenia, przełącznik NC, montaż SMT, kąt wychylenia: 45±15° styki: 10mA/5VDC/10Ω max, żywotność: 100000 cykli, temperatura pracy: -25÷85°C
Parametry
| Wymiary korpusu: | 8.5x6.5x6.5mm |
| Kąt wychylenia [°]: | 45+/-15 |
| Czujnik: | Wychylenia |
| Typ przełącznika: | NC |
| Montaż: | SMT |
| Producent: | OncQue |
| Wymiary korpusu: | 8.5x6.5x6.5mm |
| Kąt wychylenia [°]: | 45+/-15 |
| Czujnik: | Wychylenia |
| Typ przełącznika: | NC |
| Montaż: | SMT |
| Producent: | OncQue |
Opis szczegółowy
RBS07 stanowi atrakcyjne cenowo rozwiązanie bezrtęciowego czujnika służącego do wykrywania przechylenia 45° w pełnym zakresie 360°, a także do detekcji położenia obiektu „do góry nogami”. Czujnik spełnia rolę przełącznika normalnie zamkniętego, którego styki zostają otwarte w momencie, gdy nastąpi przechył w granicach 30° ... 60°. Zapewnia wytrzymałość wynoszącą 100 000 cykli elektrycznych i 1 000 000 cykli mechanicznych. Obciążalność styków wynosi 10mA/5VDC, impedancja styków 10Ω max, rezystancja izolacji 50MΩ min. @ 100VDC, a wytrzymałoć dielektryczna 50VDC przez 1 minutę. Jest produkowany w obudowie do montażu przewlekanego lub powierzchniowego, w wersjach przystosowanych do płytek PCB zorientowanych poziomo lub pionowo.
