MP01613

Symbol Micros: M MP01613
Symbol Kontrahenta:
Obudowa: Rys.MP01613

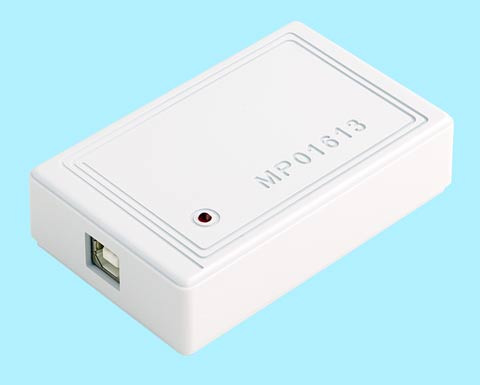

Czytnik RFID na układzie EM4095, wyjście USB Zasięg ok. 7cm (breloki), odczyt transponderów Unique (125kHz), zasilanie z USB
Producent: MERA Symbol producenta: MP01613 Obudowa dokładna: Rys.MP01613 karta katalogowa
Stan magazynowy:
1 szt.
ilość szt. 1+ 2+ 5+ 10+ 20+
cena netto (PLN) 118,8000 107,7000 97,4600 92,0100 87,9900
Dodaj do porównywarki
Sposób pakowania:
1
Opis szczegółowy

Czytnik zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A. Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII). Odczyt danych sygnalizowany jest krótkim zaświeceniem diody LED. Od strony komputera (USB) czytnik widziany jest i obsługiwany jak typowy port szeregowy. Wewnętrzny konwerter USB-RS232 zbudowany jest na bazie kontrolera FT232RL firmy FTDI.

Dołączone sterowniki umożliwiają pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface).

Po zbliżeniu transpondera do czytnika, na wyjściu pojawia się kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII), po czym następuje blokada na 0,5s. Jeśli transponder jest zbliżony na dłuższy czas na wyjściu będzie pojawiał się jego kod cyklicznie co 0,5s. Wykrycie transpondera sygnalizowane jest dodatkowo krótkim zaświeceniem diody LED.

Format przesyłanych danych: xx xx xx xx xx LF CR

gdzie xx to kolejne bajty kodu transpondera zapisane jako kod ASCII, LF - znak następnej linii, CR - znak powrotu. Dwa ostatnie znaki przesyłane są jedynie dla czytelniejszego przedstawienia danych np. w terminalu.

Wraz z czytnikiem dostarczany jest sterownik Virtual Com Port (VCP), poprzez zainstalowanie którego w komputerze instalowany jest kolejny port szeregowy COM.

Numer tego portu można w razie konieczności ręcznie zmienić poprzez odpowiednie ustawienie w panelu sterowania komputera.

Dodatkowo dla zaawansowanych programistów dostarczane są bezpośrednie sterowniki USB wraz z interfejsem DLL S/W (sterowniki D2XX).

Czytnik zawiera pamięć EEPROM, w której zapisać można takie parametry jak np. USB VID, PID, numer seryjny, opis produktu itd. Pamięć ta zaprogramowana może być przez użytkownika bezpośrednio w układzie poprzez USB z wykorzystaniem oprogramowania Mprog.

Po zakupie czytnika pamięć EEPROM jest wstępnie zaprogramowana i nie wymaga żadnej modyfikacji do poprawnej pracy.

Podstawowe właściwości:
  • Odczyt transponderówi Unique (125kHz)
  • Zasilanie z portu USB
  • Zasięg ok. 7 cm (breloki)
  • Identyfikacja na podstawie 40-bitowego numeru seryjnego
  • Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji
  • Dioda LED wskazująca odczytanie kodu przyłożonego transpondera

Na specjalne zamówienie istnieje możliwość wykonania czytników o innych parametrach transmisji szeregowej oraz zmodyfikowanym programie działania.

UWAGA: Kabel USB należy dokupić osobno
