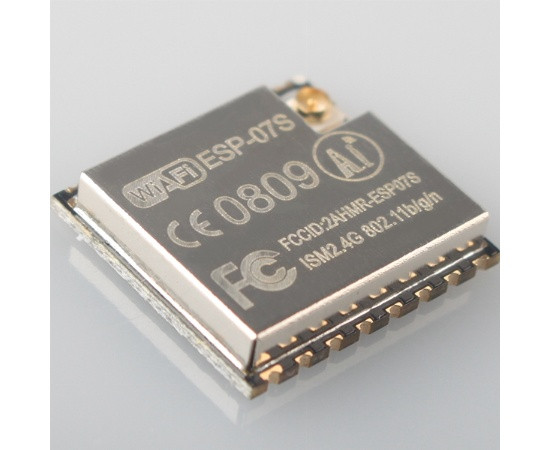

ESP8266 ESP-07S
Symbol Micros:
RF ESP8266 ESP-07S
Obudowa: Rys.ESP-07S
Moduł WiFi; 802.11 b/g/n; 2.4GHz; 72,2Mbps; 3V~3,6V; UART/SPI/I2C/I2S/IRDA/PWM/GPIO; 16x17x3mm; -20°C ~ 85°C;
Parametry
| Wymiary korpusu: | 16x17x3mm |
| Interfejs: | SDIO/SPI/UART/I2C/I2S/IRDA/PWM/GPIO |
| Napięcie zasilania: | 3V~3,6V |
| Pamięć RAM: | 36kB |
| Temperatura pracy (zakres): | -20°C ~ 85°C |
| Pamięć FLASH: | 4MB |
| Prędkość transmisji: | 72,2Mbps |
| Wymiary korpusu: | 16x17x3mm |
| Interfejs: | SDIO/SPI/UART/I2C/I2S/IRDA/PWM/GPIO |
| Napięcie zasilania: | 3V~3,6V |
| Pamięć RAM: | 36kB |
| Temperatura pracy (zakres): | -20°C ~ 85°C |
| Pamięć FLASH: | 4MB |
| Prędkość transmisji: | 72,2Mbps |
| Antena: | IPEX |
| Częstotliwość: | 2,4GHz |
| Protokół komunikacyjny: | 802.11 b/g/n |
| Montaż: | SMD |
Opis szczegółowy
ESP07S to tani i w pełni funkcjonalny moduł WiFi oparty na chipie ESP8266. Pracuje on w standardzie 802.11 b/g/n na częstotliwości 2,4 GHz. Wyposażony jest w w złącze U.FL do podłączenia anteny zewnętrznej. Posiada 16 wyprowadzeń w rastrze 2 mm:
-
9 × GPIO,
-
1 × ADC,
-
1 × magistrala UART,
Zadbano też o wbudowaną, wskaźnikową diodę LED informującą o stanie pracy modułu i ekran osłaniający chip. Wymiary zewnętrzne ESP07S to 16 × 21,2 mm. Moduł wspiera protokół zabezpieczeń WPA / WPA2 i może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA. ESP07S nadaje się do montażu SMD oraz THT. Dzięki wsparciu AT COMMAND mikroprocesor jest bardzo łatwo konfigurowalny.
