WIZ108SR Ethernet Modules WIZNET

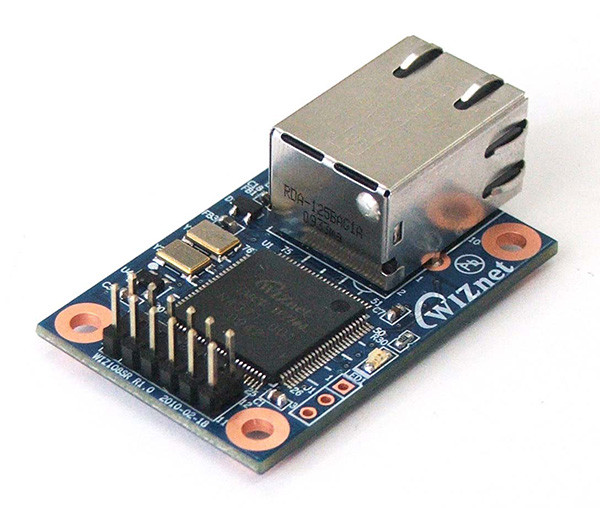

WIZ108SR to kompaktowy moduł konwersji szeregowej na Ethernet oparty na układach W7100A, WIZnet iMCU, 8051. Jest to konwerter protokołu, który przesyła dalej dane wysyłane przez urządzenia szeregowe jako dane TCP/IP i konwertuje otrzymane przez sieć dane TCP/IP na dane szeregowe, przekazując je z powrotem do urządzenia.
Oferuje przemysłowy zakres temperatur pracy i obsługuje interfejs szeregowy RS422/485.

Cechy:

• moduł szeregowo-sieciowy oparty na układzie W7100A
• wersja ze złączem kołkowym i moduł z wtykiem RJ-45
• sygnały szeregowe: TXD, RXD, RTS, CTS, GND (opcjonalny wbudowany transceiver RS-232)
• obsługa metody konfiguracji opartej na poleceniach AT oraz programu konfiguracyjnego
• obsługa funkcji ustawienia hasła dla zwiększenia bezpieczeństwa
• 10/100 Mbps dla transmisji Ethernet i maks. 230 kbps dla transmisji szeregowej
• wsparcie dla WIZ VSP (wirtualnego portu szeregowego)

Szczegóły techniczne:

Złącze kołkowe: rozstaw 2,54 mm (6x2)
Wymiary (mm): 48 (dł.) x 30 (szer.) x 18 (wys.)
Napięcie wejściowe: 3,3 V
Maks. zużycie energii: 250 mA
Temperatura pracy: -40~85°C
Zgodność z normą RoHS i normą dla SVHC

Narzędzia:

Narzędzie konfiguracyjne do systemu Windows
Wiz VSP: wirtualny port szeregowy (COM) dla programów użytkownika
