WIZ110SR Ethernet Modules WIZnet
| Wymiary korpusu: | 50x30x8,85mm |
| Zakres napięcia zasilania: | 3,3V |
| Interfejs: | RS232 |
| Producent: | WIZnet |
| Transfer downlink: | 230kbps |
| Temperatura pracy: | -40°C ~ 85°C |
| Transmisja: | LAN |
| Wymiary korpusu: | 50x30x8,85mm |
| Zakres napięcia zasilania: | 3,3V |
| Interfejs: | RS232 |
| Producent: | WIZnet |
| Transfer downlink: | 230kbps |
| Temperatura pracy: | -40°C ~ 85°C |
| Transmisja: | LAN |

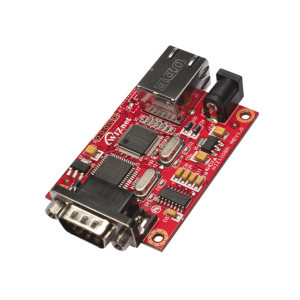

WIZ110SR to kompaktowy moduł konwersji szeregowej na Ethernet oparty na układzie W5100 i mikrokontrolerze 8051. Jest to konwerter protokołu, który przesyła dalej dane wysyłane przez urządzenia szeregowe jako dane TCP/IP i konwertuje otrzymane przez sieć dane TCP/IP na dane szeregowe, przekazując je z powrotem do urządzenia.
Podłączając do modułu kabel sieci LAN i kabel szeregowy możesz w prosty sposób dodać funkcję konwertera szeregowo-sieciowego bez konieczności projektowania dodatkowego sprzętu.
Cechy:
• moduł szeregowo-sieciowy oparty na układzie W5100 i mikrokontrolerze 8051
• zamontowane złącza DB-9 i RJ-45
• sygnały szeregowe: TXD, RXD, RTS, CTS, GND, wbudowany transceiver RS-232
• obsługa metody konfiguracji opartej na poleceniach AT oraz programu konfiguracyjnego
• 10/100 Mbps dla transmisji Ethernet i maks. 115,2 kbps dla transmisji szeregowej
• wsparcie dla WIZ VSP (wirtualnego portu szeregowego)
Szczegóły techniczne:
Wymiary (mm): 77 (dł.) x 50 (szer.) x 17 (wys.)
Napięcie wejściowe: 3,3 V
Maks. zużycie energii: 180 mA
Temperatura pracy: 0~80°C
Zgodność z normą RoHS i normą dla SVHC
Narzędzia:
Narzędzie konfiguracyjne do systemu Windows
Wiz VSP: wirtualny port szeregowy (COM) dla programów użytkownika
