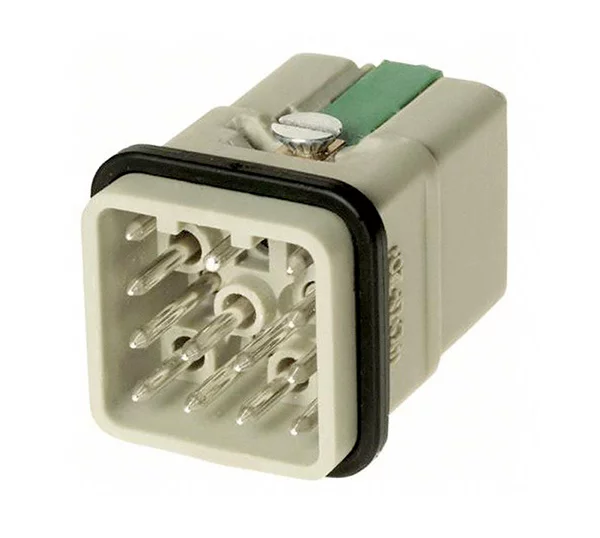

09 12 012 3001 HARTING
Symbol Micros:
Z 09120123001
Obudowa: Rys.09120123001
Złącze męskie: HanQ; Przekrój przewodu:0.14 ... 2,5 mm2 Kombinacja kontaktów 12/0, 500V, kolor jasnoszary
Parametry
| Układ wyprowadzeń: | 12+PE |
| Montaż: | Zaciskanie |
| Obudowa: | Rozmiar 3A |
| Rodzaj złącza: | Męskie |
| Seria: | Han Q |
| Układ wyprowadzeń: | 12+PE |
| Montaż: | Zaciskanie |
| Obudowa: | Rozmiar 3A |
| Rodzaj złącza: | Męskie |
| Seria: | Han Q |
Opis szczegółowy
Symbol | Z 09120123001 |
Symbol producenta | 09 12 012 3001 |
Kombinacja kontaktów | 12/0 |
Rodzaj kontaktu | męski |
Han-Quick Lock® | Tak |
Cykle łączeniowe | >= 500 |
Zgodność z RoHS | Tak |
Rozmiar | 3 A |
Przyłączanie PE | przyłączenie Han-Quick Lock® |
Han-Quick Lock® slide | suwak niebieski |
Seria | Han® Q |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | Końcówki zaciskane/Han-Quick Lock® |
Wskazówka | Kontakty zaciskane należy zamawiać osobno |
Prąd znamionowy | 10 A |
Napięcie znamionowe | 400 V |
Znamionowe napięcie udarowe | 6 kV |
Stopień zanieczyszczenia | 3 |
Maks. średnica izolacji | 3,6 mm |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 12 |
Długość końcówki żyły bez izolacji | 10 mm |
Przekrój przewodu mm² min. | 0.14 mm2 |
Przekrój przewodu maks. | 2.5 mm2 |
