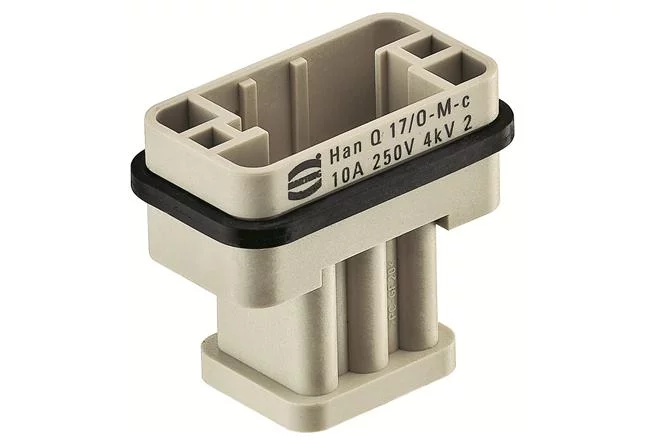

09120173001 HARTING
Symbol Micros:
Z 09120173001
Obudowa: Rys.09120173001
Złącze męskie: HanQ; Przekrój przewodu:0,14 ... 2,5 mm2 Kombinacja kontaktów 17/0, kolor jasnoszary, męskie
Parametry
| Układ wyprowadzeń: | 17 |
| Montaż: | Zaciskanie |
| Obudowa: | Compact |
| Rodzaj złącza: | Męskie |
| Seria: | Han Q |
Producent: Harting
Symbol producenta: 09120173001 RoHS
Obudowa dokładna: Rys.09120173001
Stan magazynowy:
3 szt.
| ilość szt. | 1+ | 2+ | 3+ | 4+ | 7+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 52,5000 | 45,1000 | 41,8000 | 39,8300 | 36,7100 |
| Układ wyprowadzeń: | 17 |
| Montaż: | Zaciskanie |
| Obudowa: | Compact |
| Rodzaj złącza: | Męskie |
| Seria: | Han Q |
Opis szczegółowy
Symbol | Z 09120173001 |
Symbol producenta | 09 12 017 3001 |
Kombinacja kontaktów | 17/0 |
Rodzaj kontaktu | męski |
Cykle łączeniowe | >= 500 |
Zgodność z RoHS | Tak |
Rozmiar | Han-Compact® |
Seria | Han® Q |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | Końcówka zaciskowa |
Wskazówka | Kontakty zaciskane należy zamawiać osobno |
Prąd znamionowy | 10 A |
Napięcie znamionowe | 160 V |
Znamionowe napięcie udarowe | 2,5 kV |
Stopień zanieczyszczenia | 3 |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 17 |
Przekrój przewodu mm² min. | 0,14 mm2 |
Przekrój przewodu maks. | 2,5 mm2 |
