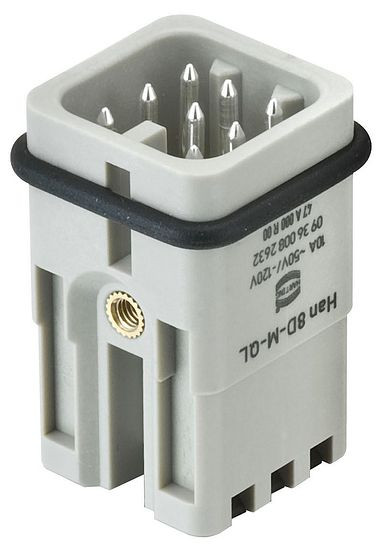

09 36 008 2632 HARTING
| Seria: | Quick Lock |
| Układ wyprowadzeń: | 8 |
| Obudowa: | Rozmiar 3A |
| Rodzaj złącza: | Męskie |
| Złącze: | HDC |
| Seria: | Quick Lock |
| Układ wyprowadzeń: | 8 |
| Obudowa: | Rozmiar 3A |
| Rodzaj złącza: | Męskie |
| Złącze: | HDC |
Symbol | Z 09360082632 |
Symbol producenta | 09 36 008 2632 |
Rodzaj kontaktu | męski |
Han-Quick Lock® | Tak |
Cykle łączeniowe | >= 500 |
Rozmiar | 3 A |
Seria | Han D® |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | przyłączenie Han-Quick Lock® |
Liczba kontaktów | 8 |
Wskazówka | dla obudów wtyczek i gniazd termoplastycznych i metalowych |
Rezystancja kontaktu | <= 3 mOhm |
Napięcie AC (prądu przemiennego) | 50 V |
Napięcie DC (prądu stałego) | 120 V |
Prąd znamionowy | 10 A |
Napięcie znamionowe | 50 V |
Znamionowe napięcie udarowe | 0,8 kV |
Stopień zanieczyszczenia | 3 |
Maks. średnica izolacji | 3 mm |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 8 |
Przekrój przewodu mm² min. | 0,25 mm2 |
Przekrój przewodu maks. | 1,5 mm2 |
Przekrój przewodu AWG, min. | AWG 24 |
Przekrój przewodu AWG, maks. | AWG 16 |
