PCB boards

Part no./photo

Kind of PCBs

Hole diameter

Pitch

Dimensions

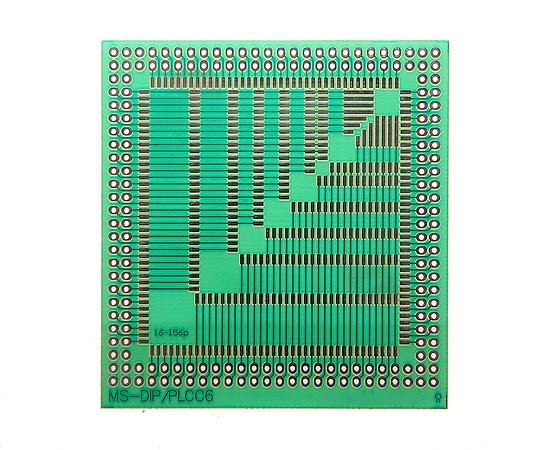

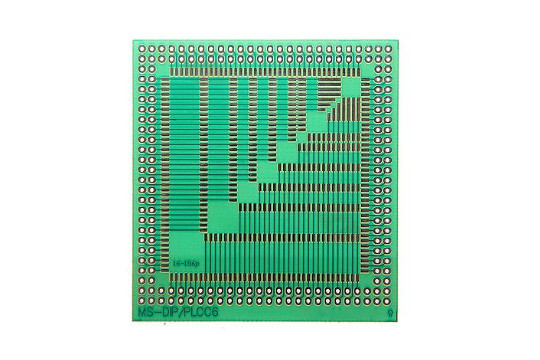

PD MS-DIP/PLCC6

Single-sided printed circuit board for SMD PLCC16-PLCC156 square mounting.

1,0mm

2,54mm

68,5x71mm

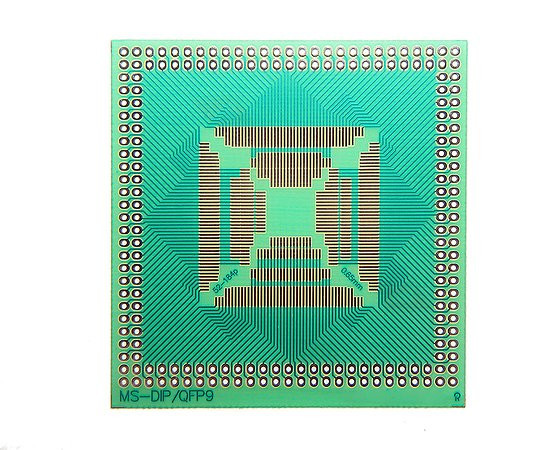

PD MS-DIP/QFP9

Single-sided for mounting SMD QFP52-QFP184 with 0. 65mm raster.

1,0mm

2,54mm

71x73,5mm

PD MS-DIP/SMD3

Single-sided for mounting DIP6 - DIP28, SO8 - SO28S, SSOP20 - SSOP28,
QFP48 - QFP80
0. 5mm,  QFP52 - QFP80 0. 65mm and QFP32 - QFP64 0. 8mm
and surface discrete elements 0805, 1206, SOT23, SOT89, SOT143, SOT223, SOT323, SOD80, SOD87,
MELF, SMA, SMB, SMC, tantalum capacitors A, B, C and D

1,0 mm

2,54 mm

160x100 mm

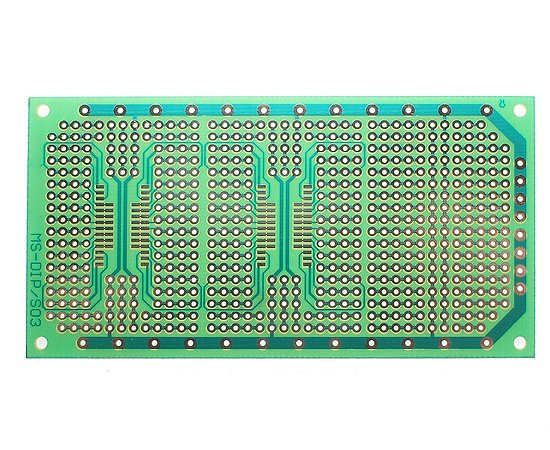

PD MS-DIP/SO3

Single-sided transition SO8-SO28L to DIP8-DIP28

1,0mm

2,54mm

107x56mm

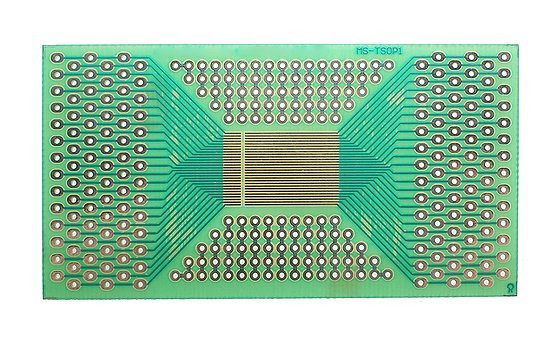

PD MS-TSOP1

Single-sided printed circuit board for SMD TSOP28-TSOP56 mounting

1,0mm

0,50mm

91x48mm
